如何利用origin画双Y轴双坐标的图?

origin作图功能非常强大,其中双Y轴作图应用范围非常广,赶快来学习吧。

操作方法

  • 01

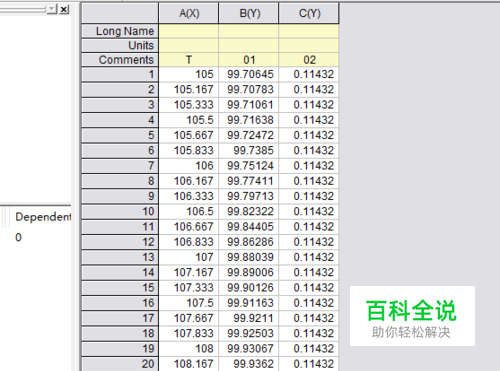

    打开origin,输入要作图的数据,一列是X坐标数据,两列Y坐标数据,如图所示。

  • 02

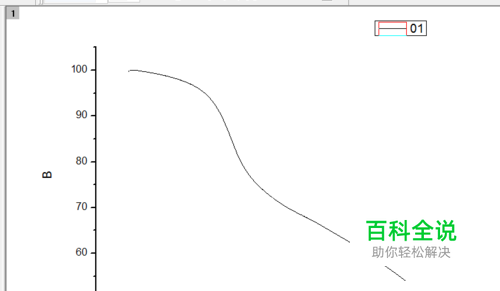

    首先,选中A(X)和B(Y)列,点击plot—line,如图所示。

  • 03

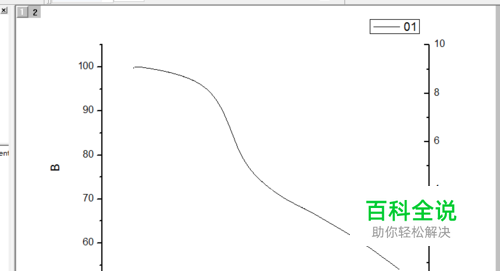

    然后,点击graph—new layer(Axes)—(linked) Right Y, 如下图。这时,你会看到图中右侧多了一个Y轴,同时,图的左上角多了一个数字2.  这个数字1和2是图层的标号。

  • 04

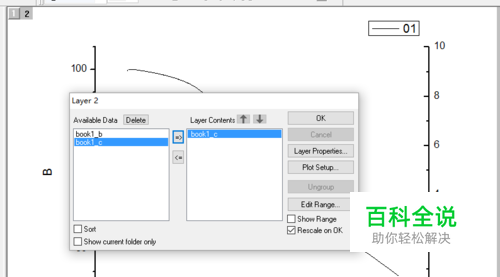

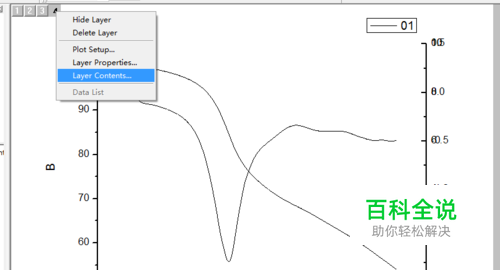

    将鼠标移动到上图左上角的数字2上,右键,点击layer contents,打开对话框,如图所示。将左栏中的 book 1_c 选中,点击中间的箭头添加到右栏中,然后点击OK

  • 05

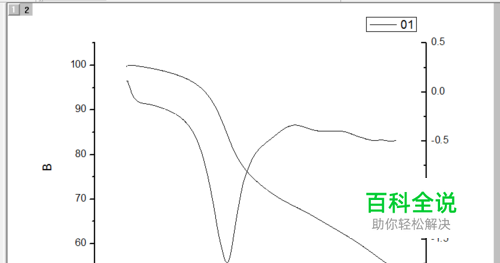

    此时,双Y轴坐标的图就作好了,其他就是常规的调节图形的参数,使图形更美观漂亮。

  • 06

    实际作图的时候,可能遇到不止双Y轴的情况,可能是三Y轴、四Y轴,其实触类旁通,无非是多了几个图层,操作方法跟上述相同,如图所示。
