谐振装置之电缆试验操作过程
操作方法
- 01

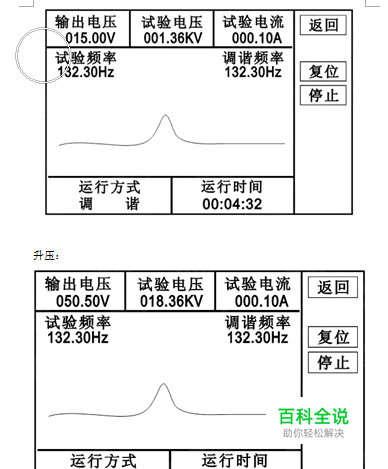

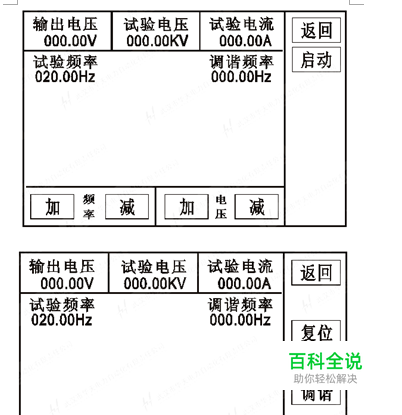

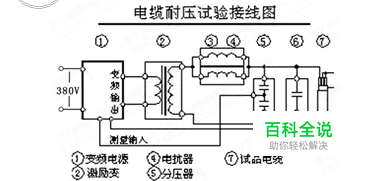

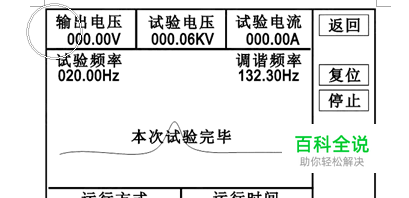

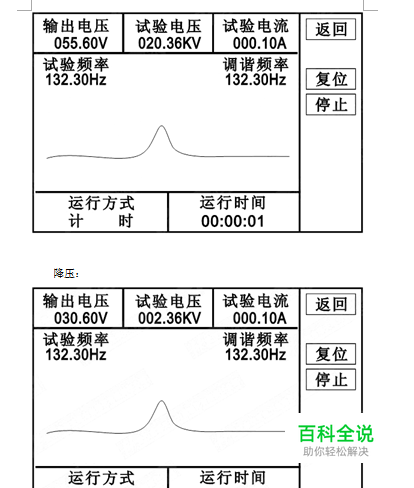

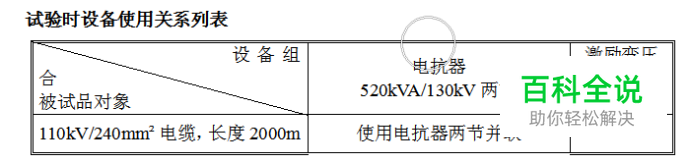

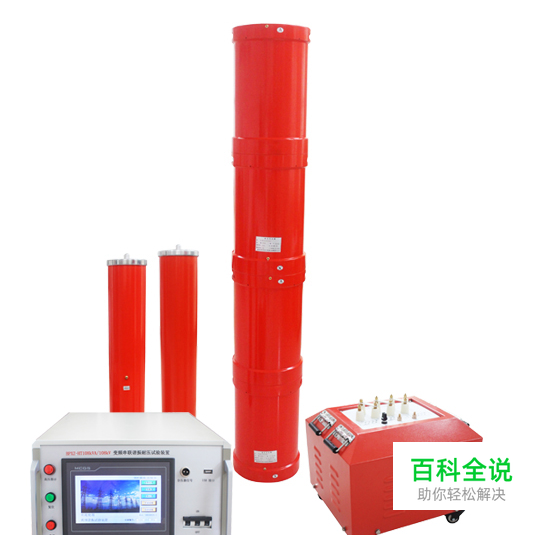

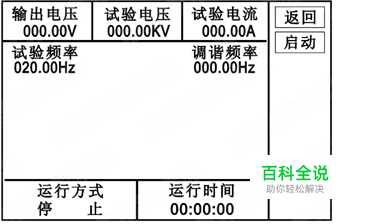

谐振装置运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。 被试品对象及试验要求 1. 110kV/240mm²电缆,长度2000m的交流耐压试验,电容量≤0.272uF,试验频率30-300Hz,试验电压128kV。 2.装置容量定为1040kVA/130kV,分两节电抗器,电抗器单节为520kVA/130kV/4A/152H通过组合使用能满足上述被试品的试验要求 电缆试验操作: 现场接线示意图: 1.自动试验: 进入图2界面,点击“自动”,进入下图4界面,点击“启动”, “确认”,则自动进行调谐、升压、计时、降压。 2.手动/半自动试验: 进入图2界面,点击“手动”,进入下图4界面,点击“启动”, “确认”,,则可以进行手动/自动调频、手动升降压。 半自动试验:点击“调谐”,则自动调谐,调谐完成后点击电压“加、减”手动升压。 手动试验:点击频率“加、减”,则手动调谐,调谐完成后点击电压“加、减”手动升压。 4.4.资料查询及输出试验结果 进入图2界面,点击“资料”,进入资料界面,点击“上页”, “下页”,可以调阅历次试验记录,在用户要求时,可以升级为带USB接口的,插入U盘,点击“保存”即可以把当页试验记录输入到U盘保存。
