CAD图纸怎么导入SU

cad和su都是各种工程制图经常使用的软件，在很多时候，cad和su软件需要相互配合使用，这时候我们就需要将cad文件导入到su中。
下面，我们就来看看cad图纸怎么导入su。

操作方法

  • 01

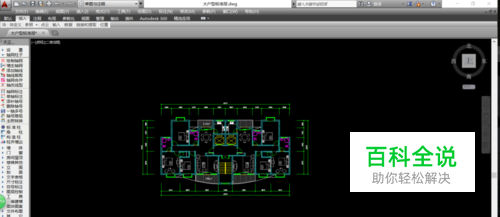

    首先，我们打开cad需要导出的图纸， 直接将图纸保存为cad的格式，之后就可以关闭cad。

  • 02

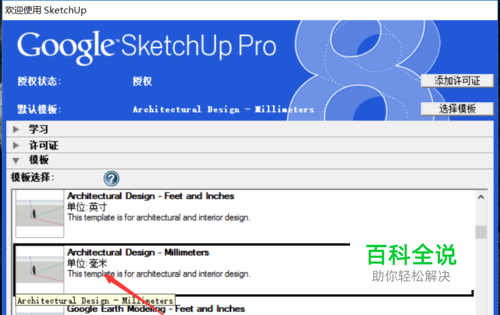

    保存完成cad图纸之后，我们 开启su，选择合适的su模板后确定，启动su软件，进入到绘图页面。

  • 03

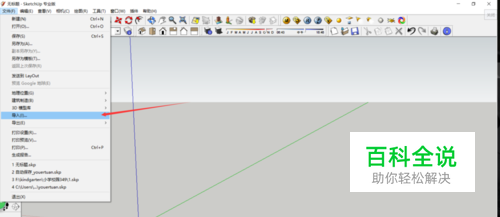

    在su中选择“文件——导入”， 对SU软件进行文件导入，确定导入命令之后，系统会自动弹出文件浏览窗口。

  • 04

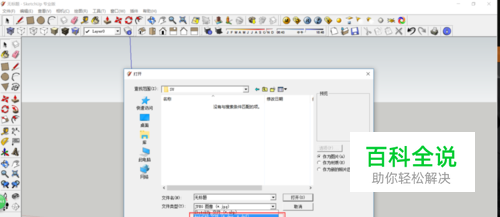

    在弹出的窗口中，我们点击“文件类型”选项， 在选项中选择“CAD文件”，到达对应的文件夹，我们即可看到CAD文件。

  • 05

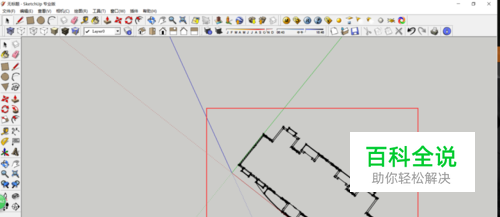

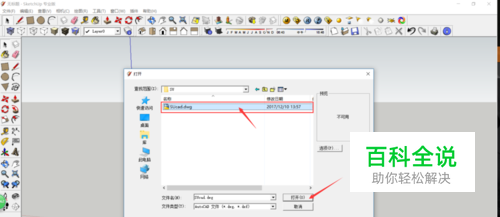

    我们选中我们需要导入的CAD文件， 双击或者点击打开进行导入，SU就会自动将我们的CAD文件打开，并且放置到原点位置。

  • 06

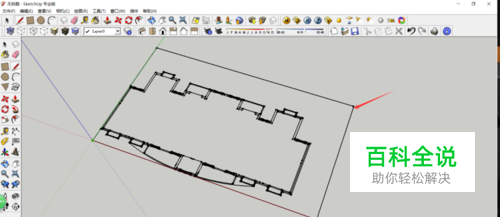

    等待SU开启导入文件完毕后， 我们即可看到我们的CAD图纸文件导入了SU软件中，我们就可以对CAD图像进行临摹修改。

  • 07

    在SU中导入CAD图纸，CAD图像的所有线条都会统一变为SU的铅笔线条，但是基本不会出现闭合，我们如果想要CAD图像形成面，就需要使用SU工具进行描图。
