使用CAD如何画粗糙度
我们在使用CAD绘制机械图形时，常常需要标注粗糙度，粗糙度符号是怎么画的呢，下面我们一起来看看使用CAD如何画粗糙度的吧。
操作方法
- 01

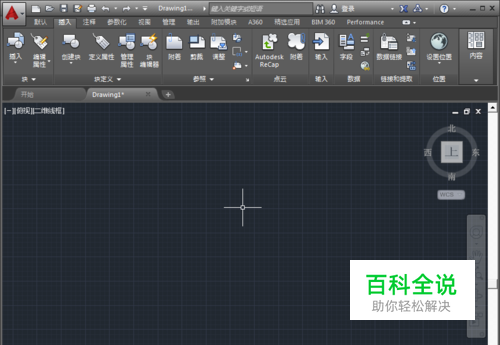

打开CAD这款软件，进入CAD的操作界面，如图所示：
- 02

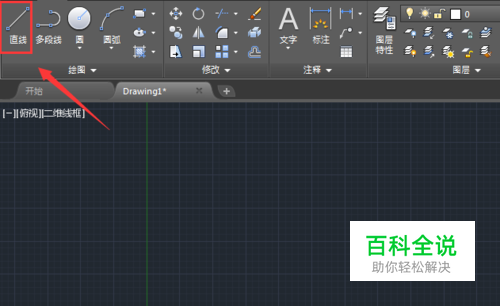

在该界面内找到直线命令，如图所示：
- 03
使用直线命令，在绘图区里绘制一个三角形，如图所示：
- 04
在使用直线命令，绘制一条三角形的延伸边，如图所示：
- 05

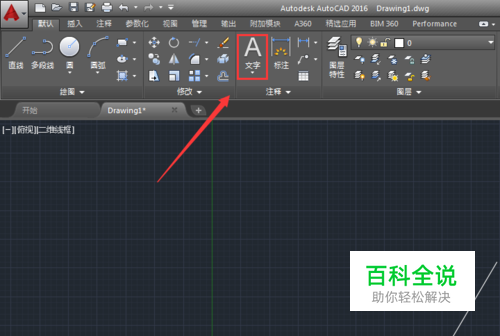

再找到文字工具，如图所示：
- 06
使用文字工具在三角的顶边上输入数值，这样粗糙度就画好了，如图所示：
