如何使用solidworks的圆周阵列命令

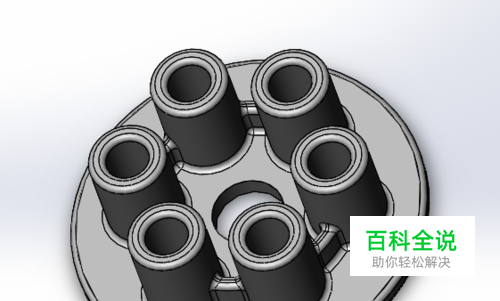

在用solidworks画三维模型时,圆周阵列是经常要用到的一个命令,今天小编就以一个实例来教大家如何在solidworks里使用圆周阵列命令
操作方法
- 01
打开预先制作好的模型,下面那个圆柱就是要阵列的特征。大家自己可以先把如下模型做出
- 02

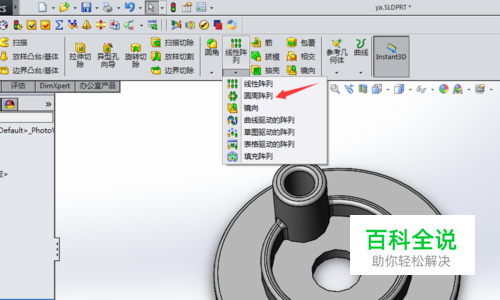

在工具栏里找到线性阵列下的圆周阵列,然后单击
- 03

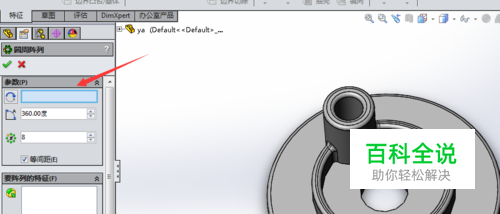

选中参数下的第一个选项,此时该选项栏变成浅蓝色
- 04

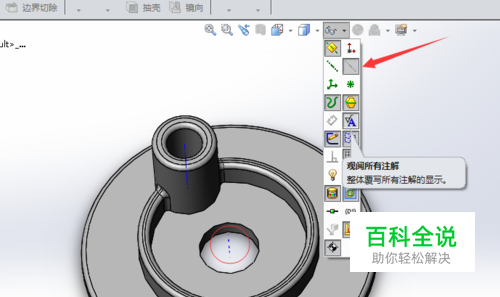

选择眼镜图标下的观阅临时轴,选中以后,会发现零件中出现了轴线,图中圆圈标示处,然后选中该轴线(具体选哪个轴线,看你想制作什么样的零件,轴线即特征的旋转中心)
- 05

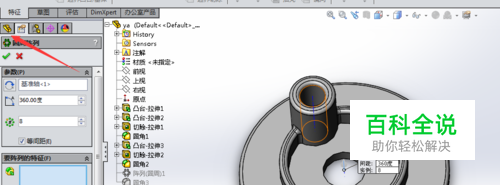

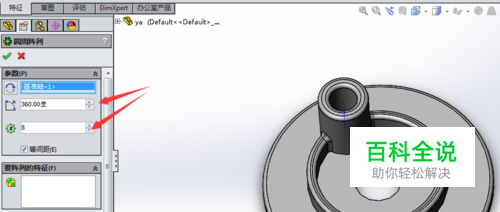

分别在参数的第二个选项和第三个选项里填上度数和要阵列的个数
- 06

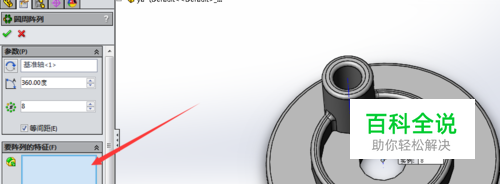

选中参数下的要阵列的特征选项,此时该选项也会变成浅蓝色
- 07
单击如图所示的目录树,将特征展示出来
- 08

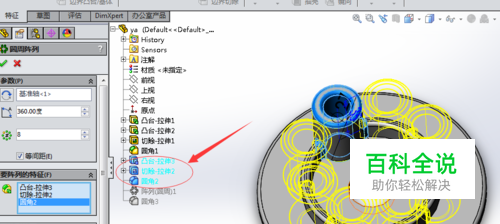

选中你要阵列的特征,单击即可,此时特征会变成蓝色,如图所示
- 09

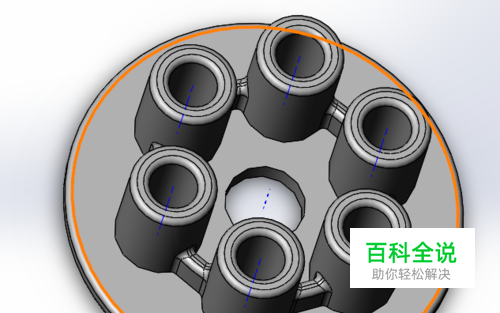

选中如图所示的其中一个对勾都可以,可以看出完成如图。
