如何在CATIA二维工程图中投影

学会了使用CATIA进行三维建模,但是要将三维模型转换为二维工程图,才能指导生产,将图纸转换为实物,下面就教大家如何在CATIA二维工程图中进行投影。

操作方法

  • 01

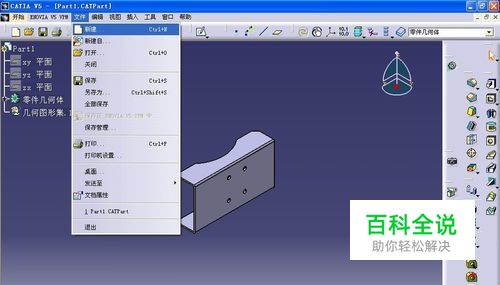

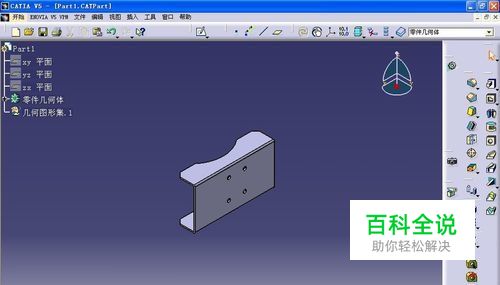

    首先我们打开CATIA软件,并打开我们要转化为二维工程图的3D模型,并在菜单栏中单击文件>新建命令;

  • 02

    在弹出的对话框中选择下拉列表中的drawing类型,创建二维工程图,并选择图幅大小和方向;

  • 03

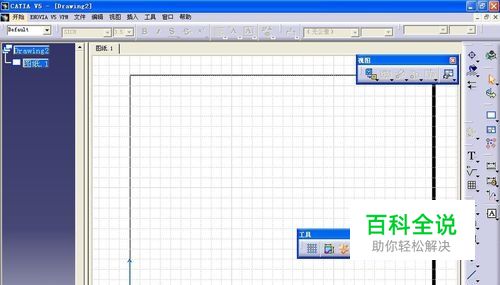

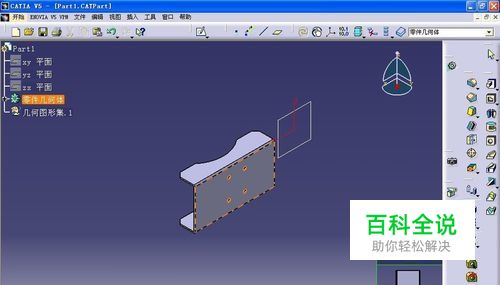

    在工程图界面我们在右侧工具栏中单击视图选项中的正视图命令,并同时按住ctrl+tab进行是图框切换,在3D界面我们用鼠标单击零件需要投影的面;

  • 04

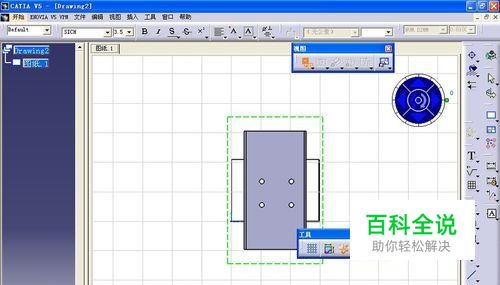

    视图自动切换至二维工程图界面,这时候零件投影视图还未生成,需要我们对视图的姿态进行人为调整,可以通过转动罗盘进行上下左右旋转等;

  • 05

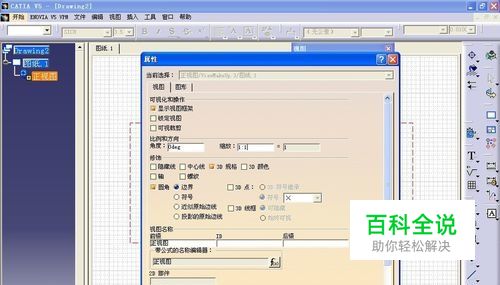

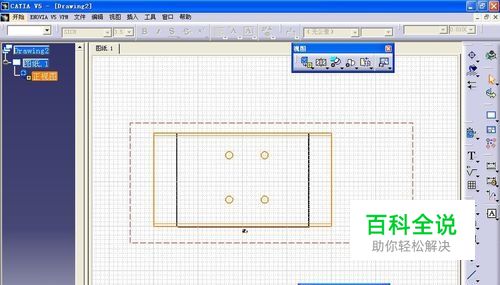

    当调整好姿态以后鼠标左键在视图空白区单击,这样零件的正视图就生成了,如果投影视图尺寸太大,我们可以在属性面板中进行调整即可。
