遥感图像几何校正步骤
从遥感集市获得的数据已广泛应用于地理、海洋、地质、水文、地形图测绘以及军事领域,并取得了较好的效益。在这些应用中,大多数对数据几何可靠性要求非常高，遥感成像处理对几何保真度要求高,现有的遥感图像定位方法比较成熟,但如对每一像素点分别定位,数据量太大,且校正后的像素点也不是均匀分布。
操作方法
- 01
第一步：打开并显示图像文件
- 02
1.选取已有的哈密地区2011年的遥感影像，由于原图已做几何校正，因此将原图作为基准图，另外将原图做一角度旋转，删除其空间参考信息，保存作为待校正图像。用原先的图像作为参考对旋转后的图像进行几何校正，使得其比较精确。
- 03

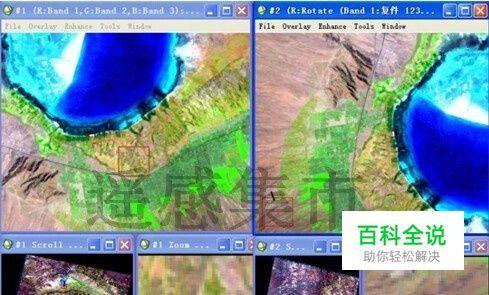

2.打开基准图像和待校正图像，#1为基准图像，#为旋转过后的待校正图像。 如下图所示（左边是参考图像，右边是待校正图像）：
- 04
第二步：启动几何校正模块
- 05
1.在envi4.7菜单栏单击Map——Registration——Select GCPs: Image to Image。
- 06
2.选择基准图像为Display #1，校正图像为Display #2。点击OK进入采集地面控制点。
- 07
第三步：采集地面控制点
- 08

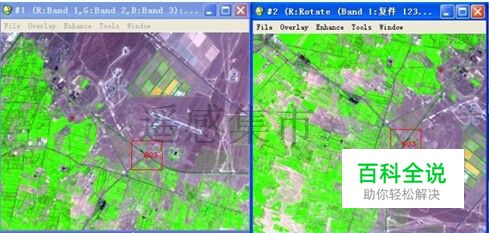

1.选择控制点,在两幅图像中选择位置相同的点，精度要高，如河流、道路交叉点。选取地面控制点时要遵循以下几个基本原则：选取的点要均匀分布，高程基本一致，选取特征明显的点，要有足够的数量。
- 09
2.第一个点选好后单击Add Point选择第二个点，精确选取4个点后就可以预测。
- 10
3.用软件自带的功能选取更多的点：把十字架放在参考影像某个地物，点选predict则待校正影像就会自动跳转到与参考影像相对应的位置，而后再进行适当的调整并选点，总共选取25个点。
- 11

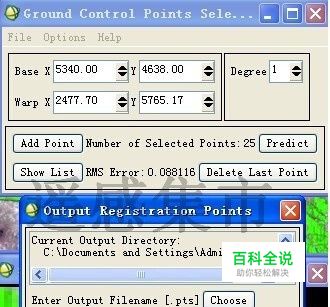

4.选点结束后，首先把点保存了：选择ground control points窗口上的file，然后选择save gcp as ASCII 出现下图：
- 12
点击OK，保存已选取的控制点信息。
- 13

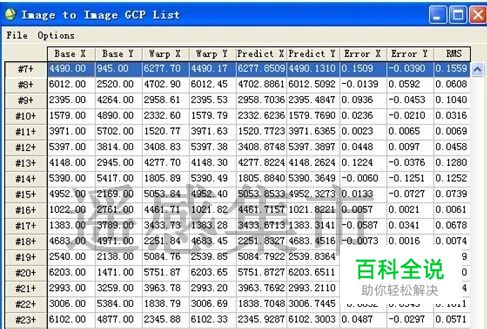

5. 选择ground control points窗口上的Show List,显示控制点详细信息：
- 14
对于RMS过高的点（小于0.5，最大不超过1），直接删除重新选取，或者进行微调，选择Update更新。
- 15
第四步：选择校正参数输出结果
- 16

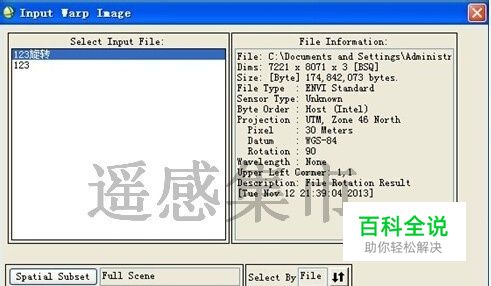

1.在ground control points.对话框中选择option swarp file(as image to map)，出现如下图所示窗口，选择要校正的图像。
- 17

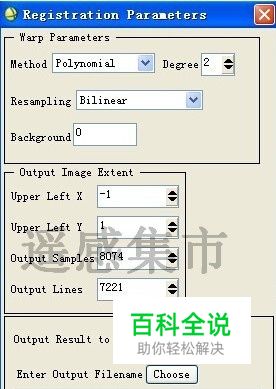

2.选择OK进入registration parameters对话框：
- 18
图中重采样选择Bilinear，背景值（Back ground）为0，选择输出途径和文件名。
- 19
第五步：检验校正结果
- 20

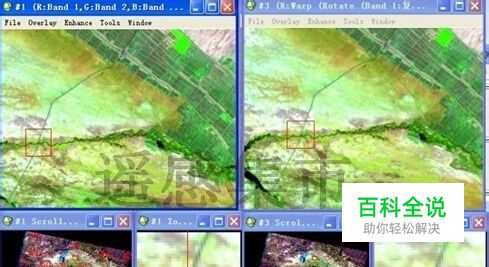

1.同时在两个窗口打开图像，#1显示基准图像，#3显示校正后的图像。
- 21
2.右键选择Geographic Link命令，选择需要链接的两个窗口，进行检验。
