相位伏安表试验操作方法
操作方法
- 01

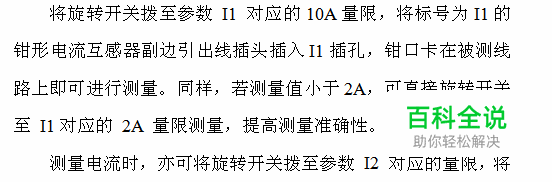

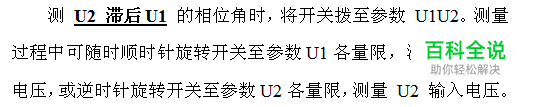

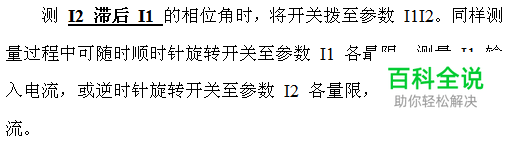

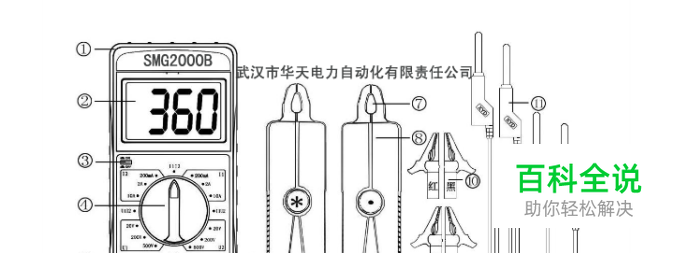

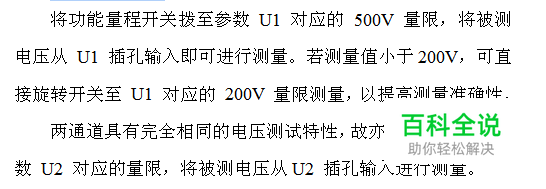

相位伏安表是一种具有多种电量测量功能的便携式仪表。该表最大特点是可以测量两路电压之间、两路电流之间及电压与电流之间的相位和工频频率。 按下 ON-OFF 按钮，旋转功能量程开关正确选择测试参数及量限。 1.测量交流电压 2.测量交流电流 3.测量两电压之间的相位角注意: 测相时电压输入插孔旁边符号U1、U2及钳形电流互感器红色“ * ”符号为相位同名端。 4、测量两电流之间的相位角 5、测量电压与电流之间的相位角 将电压从U1输入，用I2测量钳将电流从 I2 输入，开关旋转至参数U1I2 位置，测量电流滞后电压的角度。测试过程中可随时顺时针旋转开关至参数 I2 各量限测量电流，或逆时针旋转开关至参数 U1 各量限测量电压。 也可将电压从 U2 输入，用I1测量钳将电流从 I1 输入,开关旋转至参数 I1U2 位置,测量电压滞后电流的角度。同样测量过程中可随时旋转开关，测量 I1 或 U2 之值。 6、三相三线配电系统相序判别 旋转开关置U1U2位置。将三相三线系统的A相接入U1插孔，B相同时接入与U1对应的±插孔及与U2对应的±插孔，C相接入U2插孔。若此时测得相位值为300°左右，则被测系统为正相序；若测得相位为60°左右，则被测系统为负相序。 换一种测量方式，将A相接入U1插孔，B相同时接入与U1对应的±插孔及U2插孔，C相接入与U2对应的±插孔。这时若测得的相位值为120°，则为正相序；若测得的相位值为240°，则为负相序。 7、三相四线系统相序判别 旋转开关置U1U2位置。将A相接U1插孔，B相接U2插孔，零线同时接入两输入回路的±插孔。若相位显示为120°左右，则为正相序；若相位显示为240°左右，则为负相序。 8、感性、容性负载判别
