Solidworks怎样绘制弹簧

利用Solidworks可以绘制很多三维图形,其中弹簧要怎么绘制呢?

操作方法

  • 01

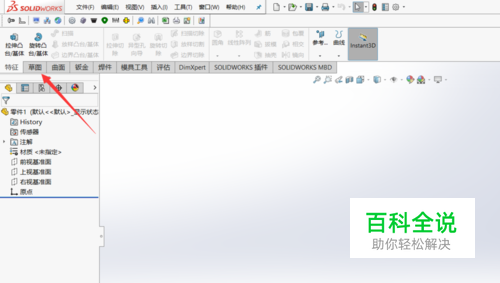

    绘制弹簧可以利用扫描,扫描的方法也不止一种,这里小编介绍一种简单的方法。打开软件之后先选择草图。

  • 02

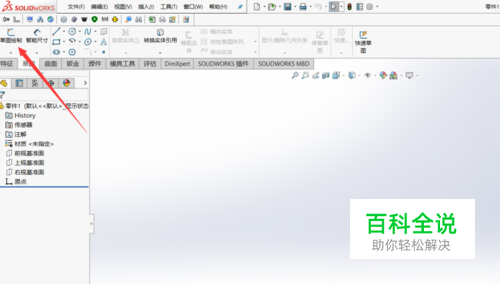

    之后选择草图绘制。

  • 03

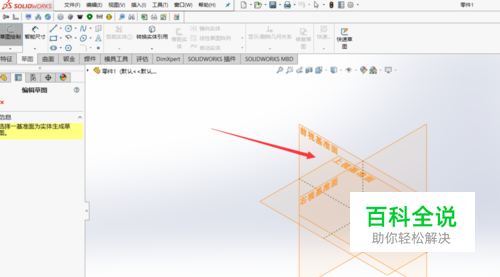

    之后会出现三个基准面,我们随便选择一个基准面即可。

  • 04

    接下来选择直线命令绘制一条直线。

  • 05

    绘制好直线之后选择退出草图,然后在新建一个草图。

  • 06

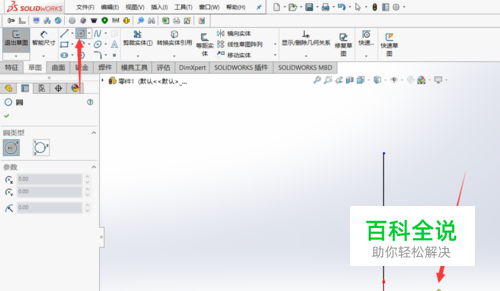

    在新建的草图里选择圆命令,在直线的末端位置绘制一个圆。

  • 07

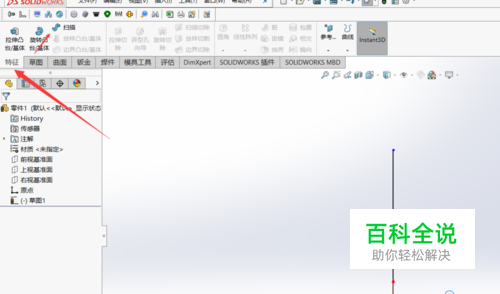

    然后退出草图,选择特征里的扫描命令。

  • 08

    然后选择圆为轮廓,直线为路径,方式为绕路径扭转,并且选择度数或者圈数都可以。

  • 09

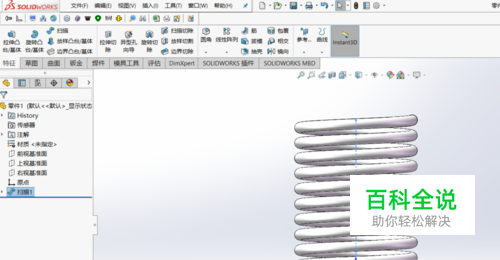

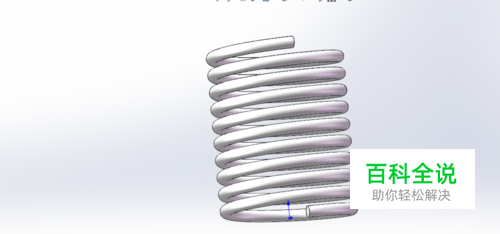

    之后确定就可以将一个弹簧绘制出来了。
