3dmax如何使用倒角剖面修改器

3dmax中有很多中修改器,其中就有倒角剖面修改器,使用倒角剖面修改器可以创建一个复杂的几何体,那么如何使用倒角剖面修改器呢?接下来分享如何使用如何使用倒角剖面修改器。

操作方法

  • 01

    首先打开3dmax,画一个矩形作为路径,折线作为截面。如图所示。

  • 02

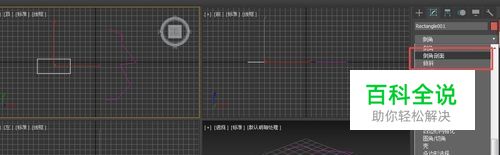

    选取矩形路径后,在修改面板下的修改器列表中找到倒角剖面,并选择倒角剖面。

  • 03

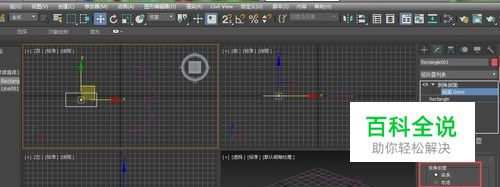

    在倒角剖面下将“改进”改为勾选经典。出现“经典”修改面板。

  • 04

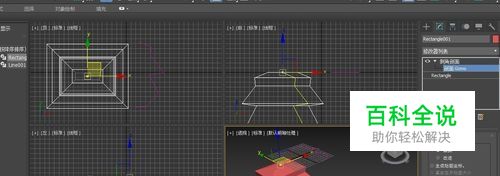

    在经典下的剖面修改中点击拾取剖面,在选取所画的折线。之后一个复杂的几何体便出现。

  • 05

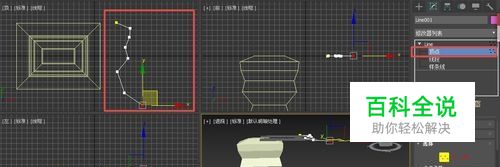

    若是不满意所画的造型,可通过修改截面来更改几何体形状。

  • 06

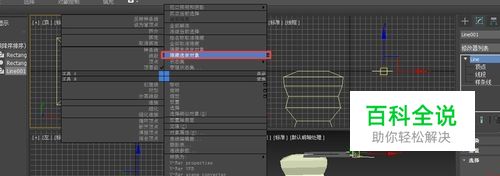

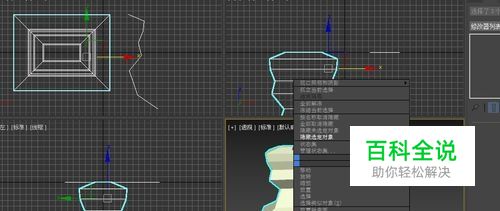

    当画完几何体后,不可直接删除折线,否则几何体也将消失,那么应该如何操作呢,可以采用选取截面右键隐藏的方式将截面隐藏。

  • 07

    还有一种方式,可以将该几何体转换为可编辑多边形后,再直接删除截面。
