怎样在ANSYS Workbench中选中模型的点边面体

ANSYS为用户提供了丰富的选择功能，以满足不同场合的需要。在ANSYS经典版中，可以单独对节点、关键点、线、面和实体等进行显示和选择，而到了ANSYS Workbench中，选择点、边、面和体的操作就有所不同了。这里介绍一下怎样在ANSYS Workbench中选中模型的点、边、面或实体，方便初学者快速入门。

方法一：

  • 01

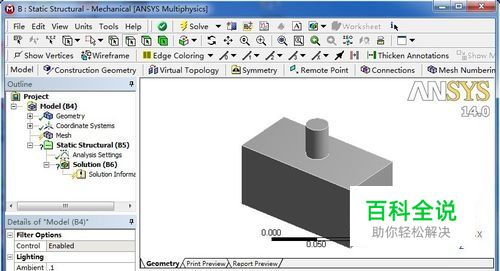

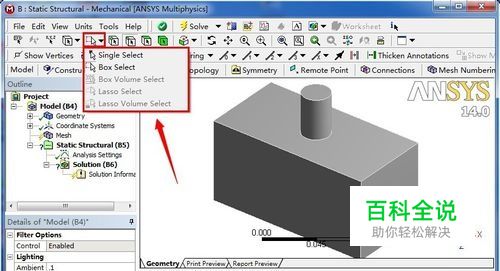

    设置选择模式。选择模式的下拉菜单里面有“Single Select（单选）”和“Box Select（框选）”等供选择。在单选模式下，按住鼠标左键拖动可以进行多选，也可以按住Ctrl和鼠标左键来选取或不选多个项目。在框选模式下，选中完全在边界框内的项目，由右至左拖动鼠标，选中部分或全部在边界框内的任何项目。

  • 02

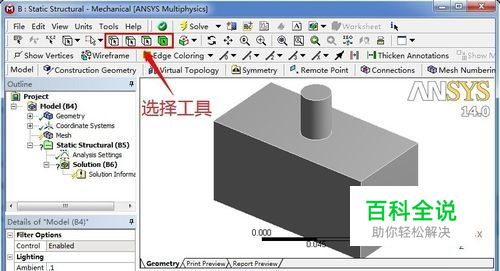

    设置选择工具。从左至右分别是“Vertex（顶点）”、“Edge（边）”、“Face（面）”和“Body（体）”。

方法二：

  • 01

    设置选择模式。

  • 02

    在图形窗口中右键单击鼠标。

  • 03

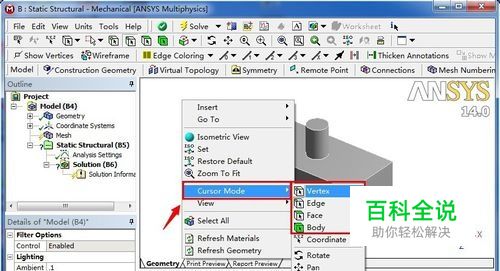

    在弹出的窗口中找到“Cursor Mode（光标模式）”，鼠标放在该项目上会出现一个侧拉菜单，在所述侧拉菜单中就可以设置选择工具了。
