Pro/E里怎么玩转——镜像功能
Pro/E是一款强大的工业设计软件,一般用于设备零部件的三维或者二维产品设计。今天在这里简单的介绍一下Pro/E里的镜像功能
二维平面的镜像
- 01
打开Pro/E软件,新建零件文档,进入草绘界面。镜像类似照镜子的功能,说的通俗点,就是使两个物体,可以是线条,也可以是立体关于某个参照物对称。在Pro/E里镜像需要,一个物体,一个参照物
- 02
在Pro/E里利用右边的绘图命令画出一个物体 ,这里有圆为例
- 03

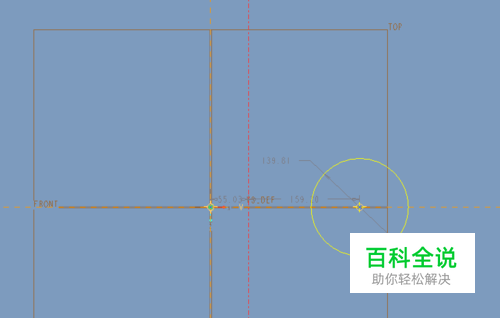

画参照物,这里是对称线,为了避免所画的对称性,跟平面的交线重合,影响视觉,所以画如下对称线
- 04

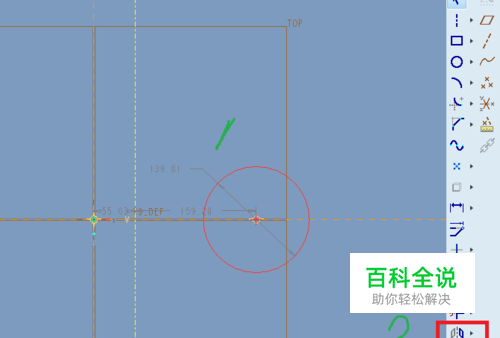

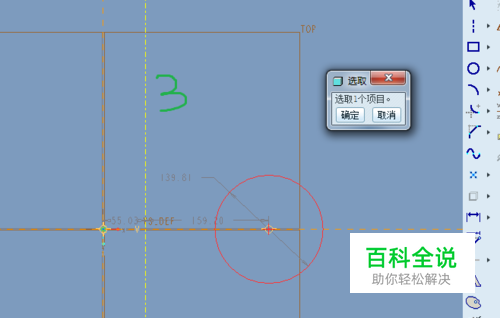

接下镜像,选中实物,也就是圆,再点镜像命令,弹出选取对称线的对话框
- 05

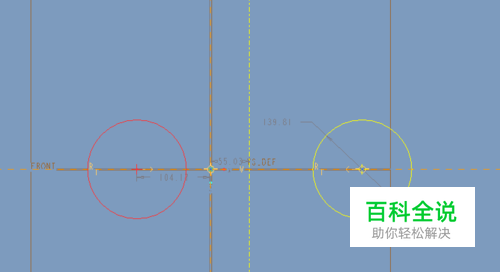

选中对称线,左边就有一个跟右边对称的圆
三维平面的镜像
- 01

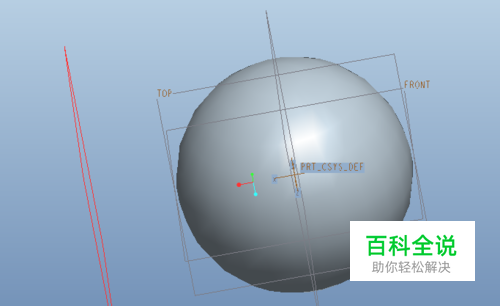

这里镜像所需要是对称平面,以对称球形为例,先在这里画好球形
- 02

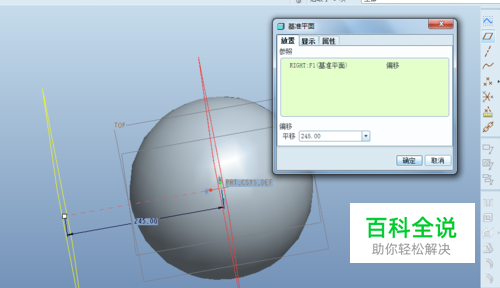

新建一个对称平面,利用基准平面的功能,画出一个平面
- 03

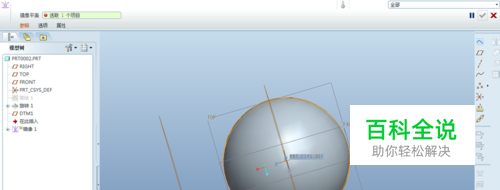

选中实物,也就是球形,再点一下镜像命令
- 04

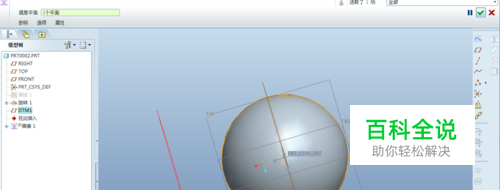

选中刚才新建的平面作为对称面
- 05

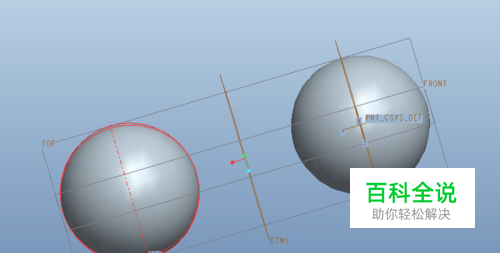

确定后,镜像完成
