南方CASS入门：[4]地形图的纠正
CAD制作过程中，会经常用到地形图作为参照，怎样才能快速的纠正地形底图。
操作方法
- 01
把地形图插入到CAD中，根据地形图的坐标网格把地形图的实际位置找出来。CASS可以快速生成5千到10万的标准图框。
- 02

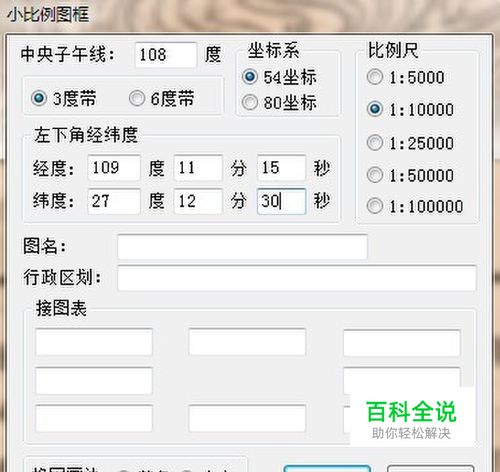

CASS中标准图框的生成方法：菜单栏绘图处理->小比例尺图幅，点击后会弹出一个对话框，标准图幅的四角都会有经纬度坐标，在对话框中输入左下角的经纬度坐标和中央子午线。就可以生成一个标准的地形图图框了。
- 03

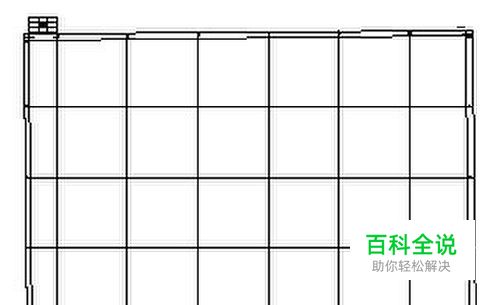

普通非标准分幅的图框不能使用CASS自动绘制，这一类的纠图就是要根据参照底图的图框中的坐标，找出底图中坐标的位置，至少要找到四个。
- 04
在菜单栏的工具->光栅图像->图像纠正中，选择图像。在弹出的界面中，点击图面后面的拾取，点击参照底图框的左上角，然后点击实际后面的拾取，点击绘制的图框的左上角，然后点击添加，把数据添加到列表框中。以此类推，参照底图图框上的右上角、右下角、左下角分别对应图框中的右上角、右下角、左下角。你也可以添加图中和图框中对应的点，最少四个。
- 05
以上步聚完成后，点击纠正就可以纠正参照底图了。这样纠正底图，有时有些拉伸、扭曲过的图片也可以正常的纠正回来。
