如何在CAD软件中快速生成闭合多段线

2024-04-01 05:52:52

在CAD软件的使用过程中，有的时候，需要在已经绘制的图纸中生成闭合多段线。有的小盆友开始用多段线命令PLINE，快捷键PL,一点一点地描图，来生成闭合多段线，可以用来填充，计算面积等等。现在不用这么麻烦了，有一个神奇的命令可以让多段线自己闭合生成，省时省力。

操作方法

01

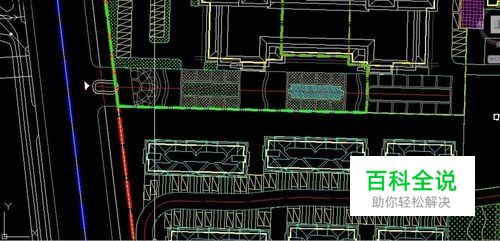

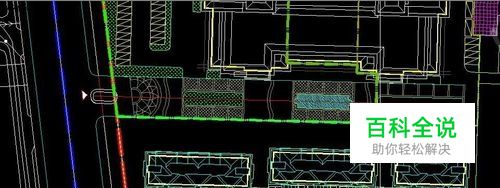

打开软件CAD，找到要编辑的图纸，打开。
02

BOUNDARY这个命令，就是用封闭区域创建面域或多段线，快捷键是BO,我们在命令行输入BO.
03

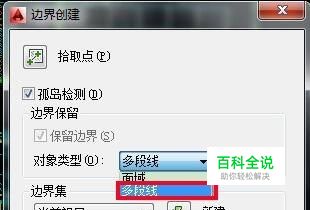

回车，这时，弹出边界创建的对话框，我们在对象类型里选择多段线，然后确定。
04

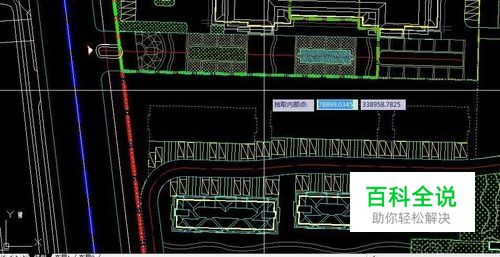

按照命令行提示，拾取内部点，鼠标左键单击要生成闭合多段线的内部区域。
05

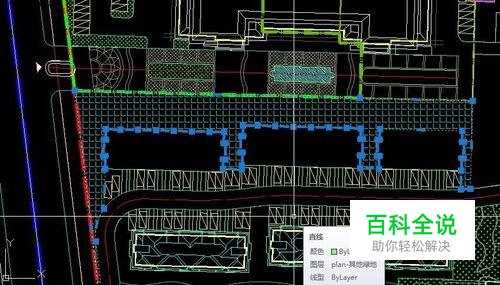

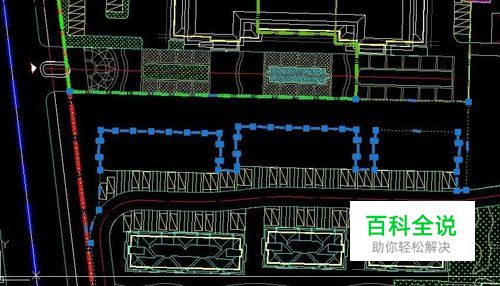

单击回车，这时就会生成如图所示的多段线，完全不用一点一点重新描图了。在不知道这个命令之前，我就会有PL命令重新描一遍，以生成闭合线。现在不用这么麻烦了。
06

然后，可以用填充命令，对闭合多段线进行填充。在总图绘制中，经常会对绿地范围填充，绿地、建筑等各种面积统计，这个命令可以快速生成闭合多段线，然后进行填充，面积统计，省时省力。
