在solidworks中怎么绘制球体
在较老的solidworks版本中没有直接绘制球体的命令，那么该怎么绘制球体呢？这里采用旋转的方法教大家怎么绘制球体。
基本方法
- 01
首先，打开一张草图并选择合适的基准面。
- 02
在基准面上绘制一个圆形，并通过智能尺寸的命令将圆形调整到需要的大小。
- 03
在圆上任意位置绘制一条 直径
- 04
使用裁剪命令，将圆裁剪为如图所示。只剩下半圆和一条直径。并且退出草图编辑。
- 05
点击“特征”工具栏上的“旋转”命令，打开旋转命令
- 06
按图中方法选择 直径作为旋转轴，此时，软件会自动显示球形预览。点击确定，球体绘制完毕。
其他图形扩展
- 01

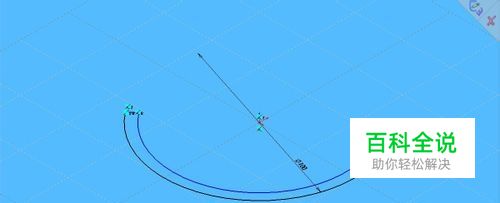

如果需要绘制空心球体，可以在绘制草图圆形的时候，绘制成等距图形。如图所示
- 02

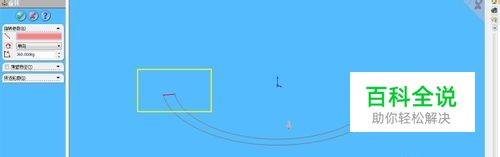

再次旋转，选择如图所示旋转轴。预览效果
- 03
最后所得图形（已经进行剖分）
