如何快速操作OTDR测试仪

向大家简单介绍下OTDR的使用方法。

操作方法

  • 01

    开始测试: 开机,进入主界面,点击“ OTDR”进入OTDR测试界面

  • 02

    对于OTDR使用经验丰富的人来说,在测试模式中可以选择“ 手动测试”,否则,可以选择“ 自动测试”

  • 03

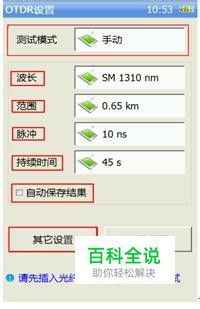

    对于手动测试,各参数设置如下,设置界面如图1所示:

  • 04

    波长:选择所需要的波长即可,一般来说,1310nm在光纤中的平均损耗要比1550nm的要大一些。如果需要测试“宏弯曲”,可以选择“SM 1310nm 1550nm”,此时仪表会自动测量两个波长并进行判断。

  • 05

    范围:如果知道被测光纤大概的长度,那么选择大于该长度的量程即可(推荐量程值为1.5倍光纤长度),如果不知道光纤的大概长度,那么可以选择“自动测试”来进行测试。

  • 06

    脉冲:一般来说,对于XG系列的OTDR可以参考表1的选择方法: 被测光纤长度: (此为推荐设置参数,具体可以根据实际被测环境来进行设置)

  • 07

    持续时间:一般来说,在选择脉宽为5~30ns时,时间选择长一点,以大于60秒为宜;对于其它脉宽,一般选择60秒以内即可。如需进行动态范围测试,则选择最大测试时间。

  • 08

    自动保持结果:勾选后,每次测量完成会自动保存结果,否则测量完成后,当执行退出曲线界面操作(按测试键、主菜单键或后退键)时,会弹框提示是否需要保存,仪表按键示意如图2所示。

  • 09

    另外,可以在“ 其它设置”项里面进行诸如“ 折射率”、“ 启动光纤长度”、“ 损耗阈值”等参数的设定。

  • 10

    如果用户选择了“ 自动测试”,那么只需要设置“ 波长”和“ 持续时间”即可,可参考上面说明。

  • 11

    用户还可以在测试模式中选择“ 实时测试”,用来实时观察光纤的状态。

  • 12

    设置完成之后,按左下角的绿色实体键即可开始测试,如需中途停止测试,再次按此键即可。
