Flexsim软件教程：[4]Flexsim软件的基本操作
了解了Flexsim软件的基本组成，和环境构成，怎么在Flexsim软件模型中生成实体，连接端口？
操作方法
- 01

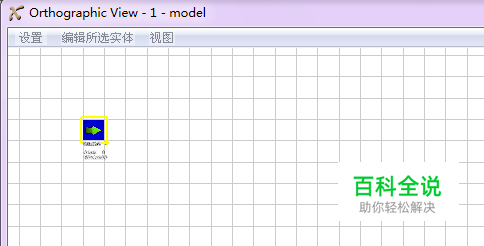

在模型中生成一个实体。从左边的实体库中拖动一个发生器到模型（建模）视窗中。具体操作是，点击并按住实体库中的实体，然后将它拖动到模型中想要放置的位置，放开鼠标键。这将在模型中建立一个发生器实体，如下图所示。一旦创建了实体，将会给它赋一个默认的名称，例如Source#，数字#为自从Flexsim应用软件打开后所生成的实体数。在以后定义的编辑过程中，可以对模型中的实体进行重新命名。
- 02

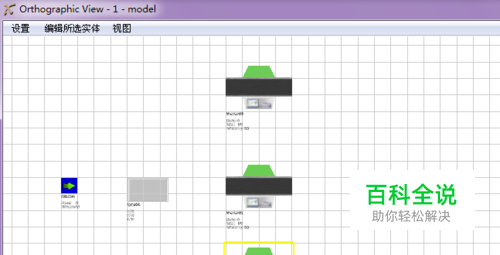

在模型中生成更多的实体。从实体库中拖动一个暂存区实体放在发生器实体的右侧。再从库中拖动3个处理器实体放在暂存区实体的右侧，如下图所示。
- 03

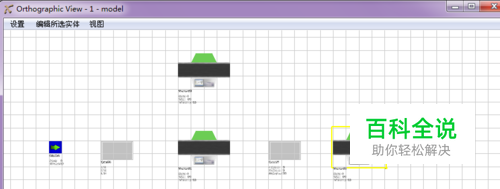

完成在模型中生成实体。再拖出一个暂存区、一个处理器和一个吸收器实体放到模型中。
- 04

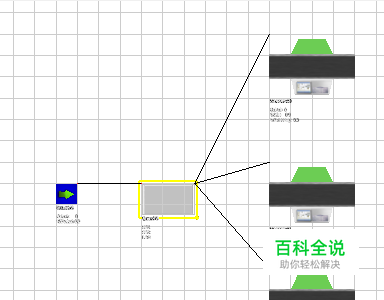

连接端口。下一步是连接端口来安排临时实体的逻辑路径。要连接一个实体的输出端口至另一个实体的输入端口，按住键盘上的“A”键（断开用“Q”键），第一个实体并按住鼠标左键，拖动鼠标到下一个实体然后放开鼠标键。将会看到拖动出一条黄色连线，放开鼠标键时，会出现一条黑色的连线。
- 05

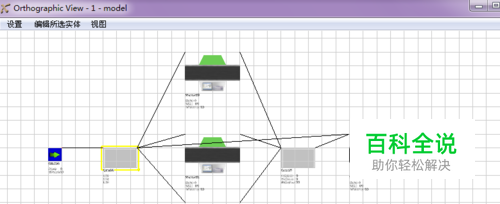

首先，连接发生器到第一个暂存区。然后连接此暂存区和每个处理器。再连接每个处理器到第二个暂存区。然后连接第二个暂存区到检验处理器。然后连接检验处理器到吸收器，并连接到模型前端的第一个暂存区。先连接检验处理器到吸收器，然后到第一个暂存区。现在此模型的连接应如下图所示。
- 06
下一步是改变各实体的参数，以使它们按模型的描述来工作。这里从发生器开始一直到吸收器逐个修改参数。
