SOLIDWORKS工程图:标注形位公差
在用solidworks软件做工程图设计时,经常需要标注零件的形位公差,如何操作呢,笔者在这里介绍一下,非常简单。
操作方法
- 01
首先,打开solidworks工程图,(这里我已经将工程图你几个投影视图制作好了,这里主要说如何标注形位公差),如图所示
- 02

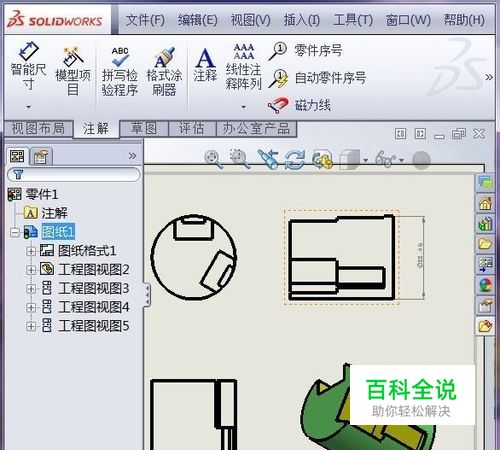

为了便于查看,最好放大一下屏幕,选择尺寸,点击"注释",如图所示
- 03

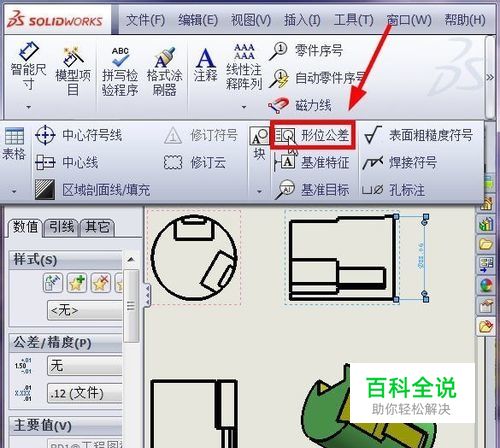

在注释工具栏中,点击“形位公差”按钮,如图所示
- 04

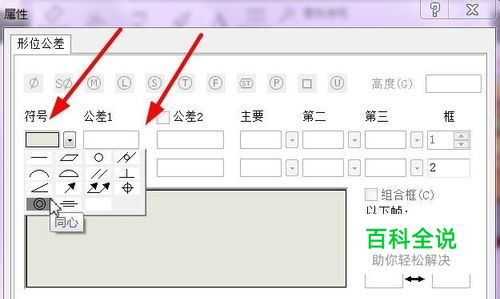

行为公差标注面板就出现了,选择符号,公差要求,基准 如图所示
- 05

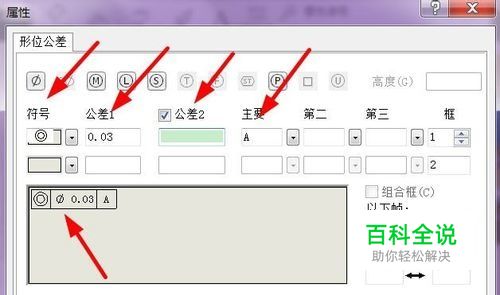

我这里假设这个尺寸的行为公差为同轴度不超过3丝,相对于A基准 ,标出来,如图所示
- 06

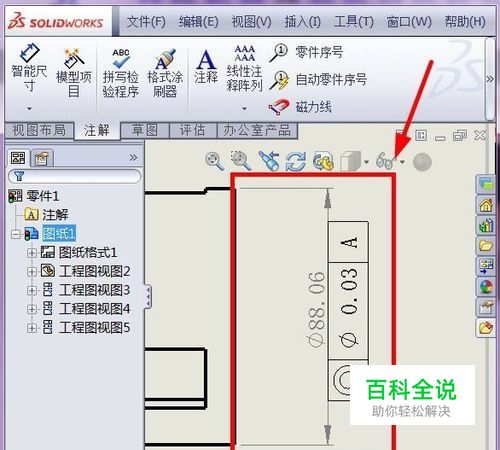

完成之后,点击“确定”,这个直径尺寸所要求的行为公差就标注好了,放大查看,如图所示
