如何绘制电路模拟图
介绍使用edrawmax绘制电路图的具体步骤。
操作方法
- 01
双击打开edrawmax,如下图。
- 02

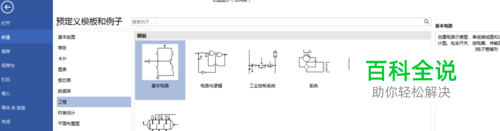

点击工程--基本电路图,如下图。
- 03
点击创建来创建空白文档,如下图。
- 04

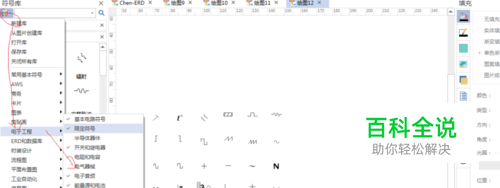

点击右侧的符号库--电子工程,勾选我们划电路图使用的符号集,如下图。
- 05

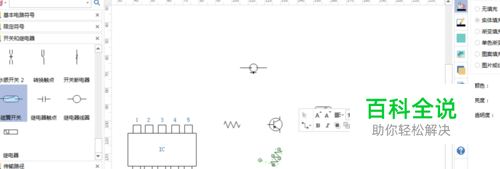

将划电路图用到的元器件都放入工作区,如下图。
- 06

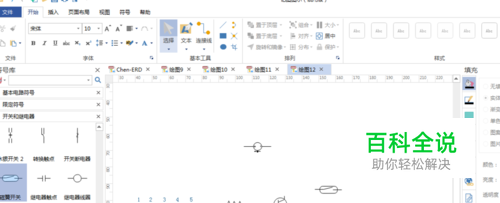

对个别元器件进行旋转,如下图。
- 07

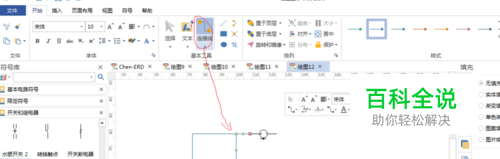

点击菜单的连接线,在工作区按照电路图进行连接,如下图。
