AutoCAD如何平移网格

AutoCAD如何平移网格？平移网格由轮廓曲线和方向矢量定义，轮廓曲线可以是直线、圆弧、圆、样条曲线、二维多段线级三维多段线等对象；方向矢量可以是直线或非闭合的二维多段线、三维多段线等对象。

操作方法

  • 01

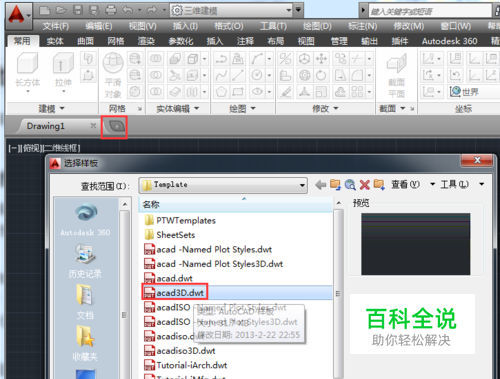

    AutoCAD2014软件打开后，点击绘图区标签页旁的【+】打开【选择样板】对话框，从中选择打开样板文件acad3D.dwt。

  • 02

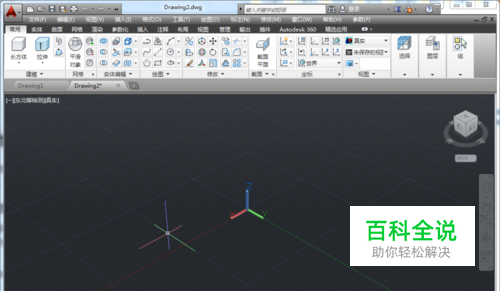

    然后点击绘图区右上角的小方块，调整好视角，如图所示。

  • 03

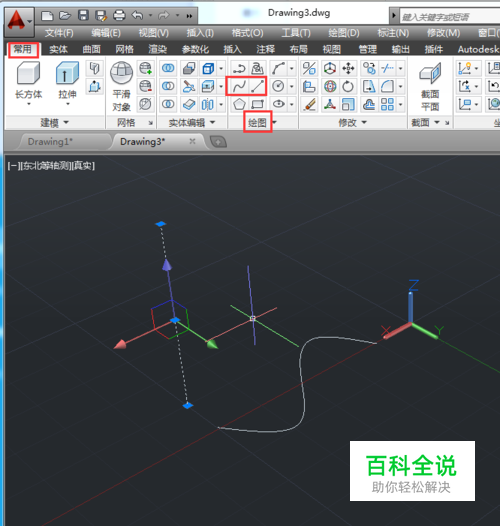

    然后利用菜单栏【常用】》【绘图】》【直线】和【样条曲线】绘制图形。在XY平面绘制一个余弦，和一条垂直XY平面的直线，如图所示。

  • 04

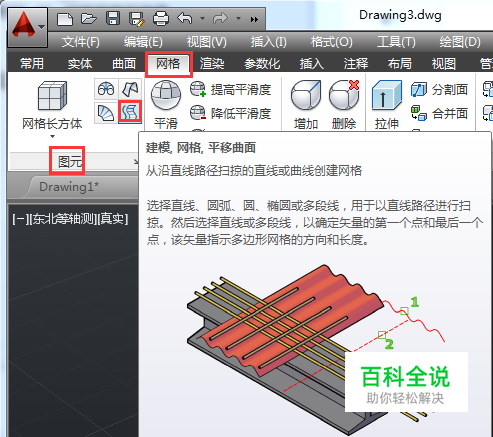

    接着通过菜单栏切换到【网格】选项卡，找到【图元】》【平移网格】工具，选中工具后进行平移网格（平移曲面）操作。

  • 05

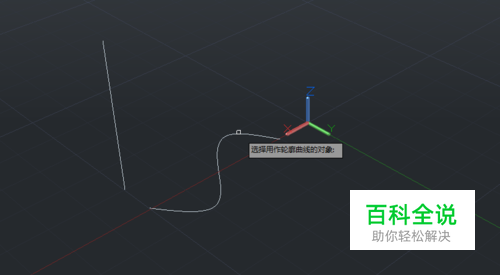

    首先在绘图区单击鼠标左键点击余弦曲线作为轮廓曲线的对象（平移对象）。

  • 06

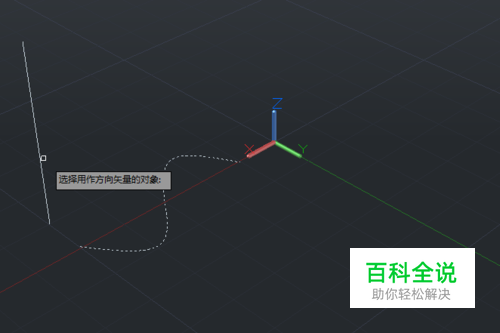

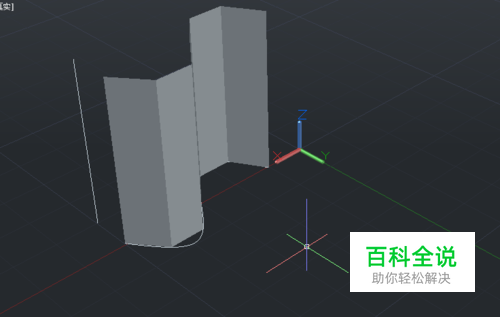

    接着继续移动鼠标左键点击直线条，用作方向矢量的对象（平移方向），然后完成平移网格操作，最终效果如图所示。
