在使用广联达的过程中，我们经常会碰到图纸导进去不显示的情况，这篇是个人集全所有情况下所积累的问题及解决办法，希望可以帮助到有需要的人~

操作方法

01

第一步，操作之前先点击CAD左上角，点开后有一个图形实用工具，点开有一个核查，输入y，然后核查完后，在框选输入purge，回车全部清理。
02

情况一：图纸导入不显示或者显示不全，但是在CAD里显示正常。 1、用CAD打开图纸，框选图纸，在左下方命令栏输入X（分解）按回车，分解完，再框选图纸，在命令栏输入W（写块）按回车，保存，把保存的图纸导入软件即可。【注：写块保存的时候注意保存的路径，方便自己找到图纸的位置。另外，如果图纸太大太多，写块的时候可以分几部分写块，相当于分割图纸】
03

2、用天正CAD打开图纸，框选图纸，在左下方命令栏输入X（分解）按回车，分解完，再在命令栏输入TXDC(图形导出四个字的首字母)按回车，保存，把保存的图纸导入软件即可。注：方法1和2可以结合使用。
04

情况二：布局图 1、图纸导入看不到用CAD打开可以看到模型后面。像图片中的红框圈出这些，点开可以看到图纸，说明这些图纸是布局图。
05

2、这类图纸不用处理，直接在广联达中导入布局。
06

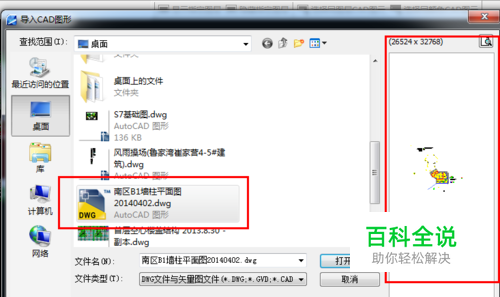

3、选择图纸之后先不要点打开，等到预览区可以看到图纸了，再在‘请选择空间’里选择模型下的图纸
07

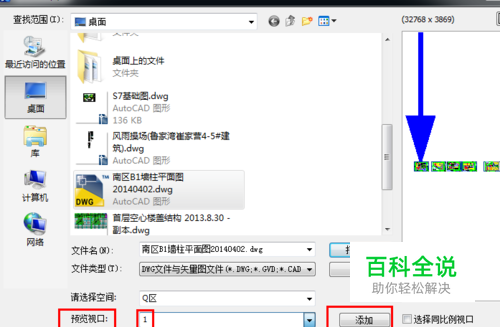

比如选择Q区，再把预览视口中的每一项都添加了，添加完点打开，图纸即可导入。【注：预览视口的每一项都必须添加。】
08

情况三：图纸导入后显示很小，或者缩在屏幕一角。这种情况在CAD中用写块功能处理图纸就好了。原因是工程图纸的不远处有碎图元，导入软件后在三维空间中把图纸挤到一角了。
09

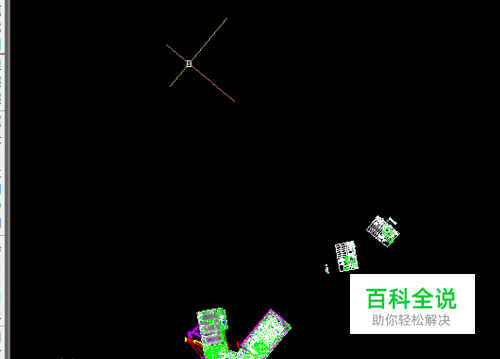

情况四：图纸用CAD打开显示斜的。 1、这种图纸可以看到CAD的坐标显示也是斜的。
10

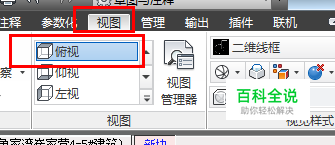

2、在CAD工具栏中点视图---俯视就好了。【注：显示正常后处理方法如情况一】
11

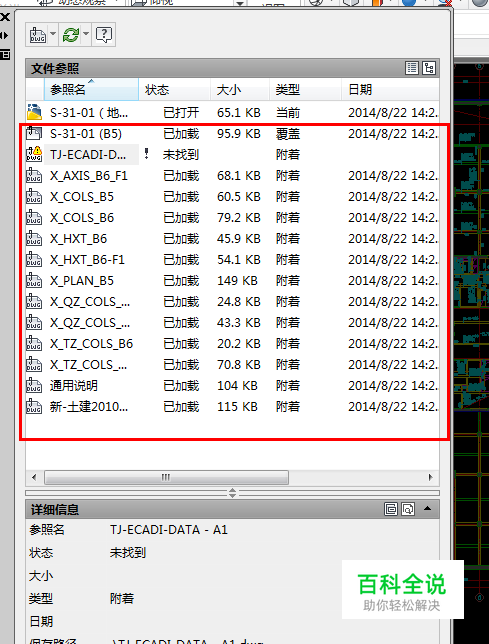

情况五：外部参照 1、这类图纸用天正CAD2008打开，在右下角命令栏输入XR按回车会弹出如下对话框：如图所示
12

2、如果是已加载，在已加载上点鼠标右键---绑定即可。
13

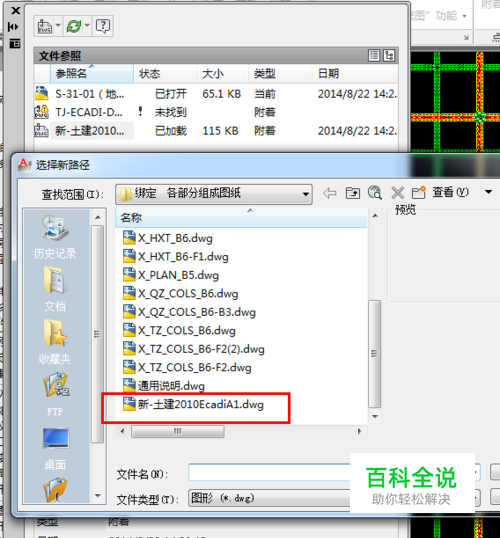

3、如果是未加载的图纸，在下方‘找到位置’中添加未加载的图纸，再绑定即可。
14

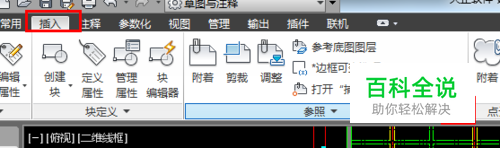

【注：天正2014输入XR不起作用的，在工具栏---插入，如下图，就可以打开文件参照图。】
15

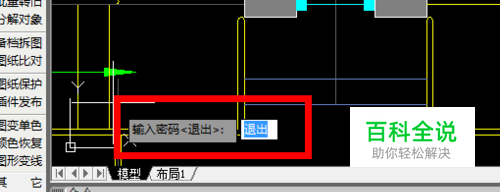

情况六：图纸加密图纸用天正CAD打开，双击图纸显示如下图：
16

‍ 情况七：以上的方法都处理不了的时候。可以试一下把图纸复制粘贴或者另存为。
