单模单纤光纤收发器指示灯及故障详解
光纤收发器是现在网络传输中应用比较广泛的设备了，其特点是成对使用，体积小，传输距离远（25KM）。在实际应用中难免会碰到一些故障，现整理如下，供大家参考。
注：本例中以收发器A为发射端，收发器B为接收端。故障主要是结合A端且以B端所出现的故障现象为例做介绍的。
常见故障现象和原因分析
- 01

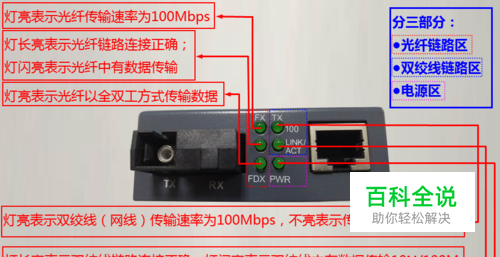

光纤收发器指标灯所标示的工作状态：
- 02

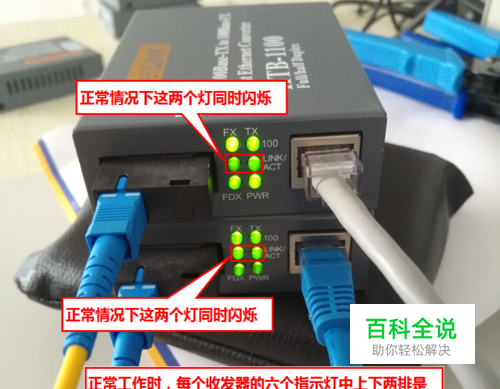

正常收发器的状态（上下两排指示灯常亮，中间指示灯闪烁）：
- 03

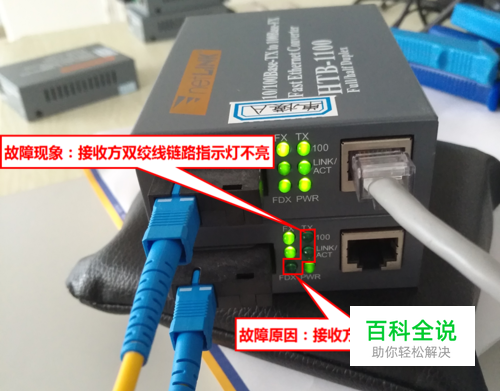

光纤收发器接收端（B）双绞线（网线）链路出问题：
- 04

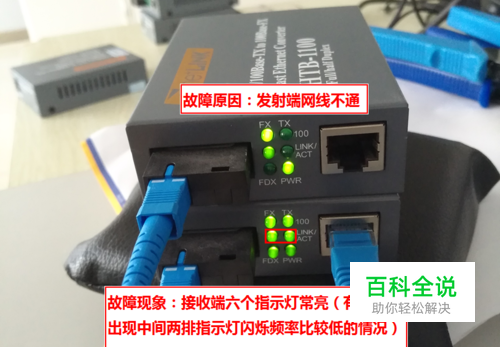

光纤收发器发射端（A）双绞线（网线）链路出问题：
- 05

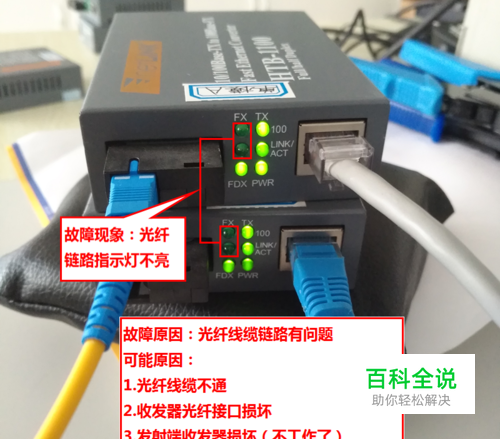

光纤链路不通，如下图所示，由于光纤收发器电源指示灯亮，可以看出可能是光纤出现问题，也可能是收发器A、B光纤接口出现问题，如果收发器A电源指示灯不亮，则可能出现的问题如下图所示：
- 06
仅电源指示灯亮的故障：
- 07
总结：通过实验FDX指示灯的亮灭跟双绞线的通断及工作模式有关。在出现问题后，我们一般是先将收发器的电源断一下，然后再接入，看看问题是否消失，或者用相应的收发器替换一下。这样可快速排除收发器本身的问题，从而快速找到故障原因。
