AutoCAD如何使用图层隔离与图层漫游命令

2024-04-11 02:20:21

小编在这里向大家分享在AutoCAD中如何使用图层隔离与图层漫游命令。

图层隔离

01

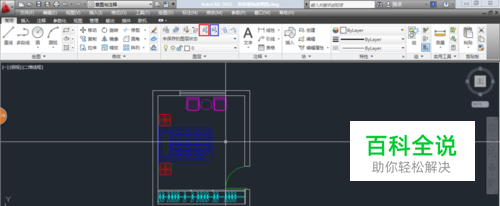

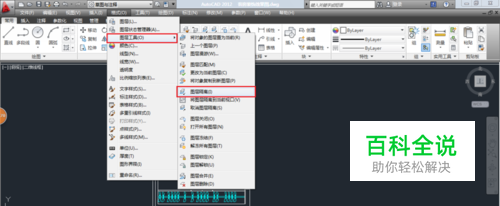

图层隔离，用于将选定的对象的图层之外的所有图层都锁定。执行格式>图层工具>图层隔离命令；或者在命令行输入layiso按Enter键；或者点击图层面板中的图层隔离按钮，如图所示，左边是图层隔离，右边是图层隔离取消。
02

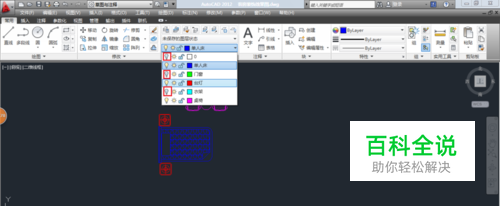

选择要图层上的对象，比如图中的床和椅子，按Enter键结束。这时，在图层面板中的下拉菜单中发现，除了单人床和桌椅图层未被锁定外，其余的图层都被锁定。
03

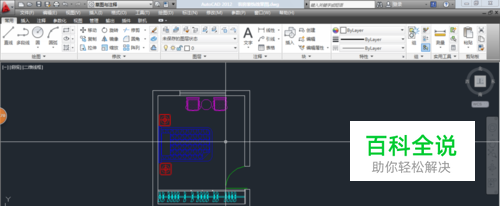

执行格式>图层工具>取消图层隔离命令；或者在命令行输入layuniso按Enter键；或者点击图层面板中的取消图层隔离按钮。

图层漫游

01

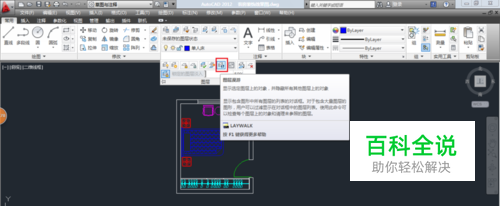

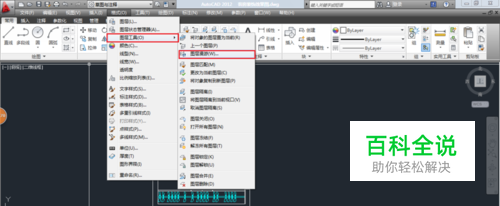

图层漫游，用于将选定的对象的图层之外的所有图层都关闭。执行格式>图层工具>图层漫游命令；或者在命令行输入laywalk按Enter键；或者点击图层面板中的图层漫游按钮。
02

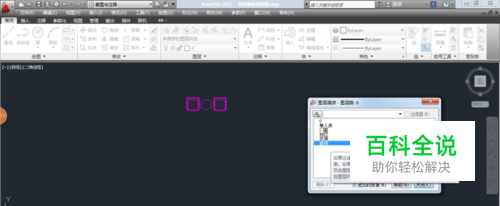

弹出来图层漫游对话框，单击桌椅，就只显示桌椅图层。
03

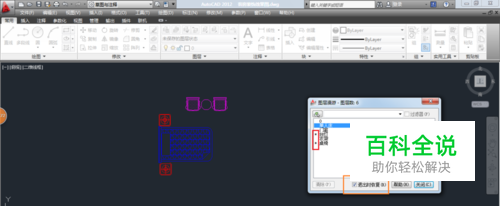

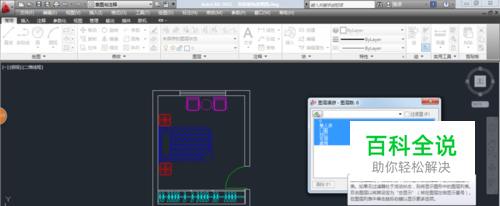

按住鼠标左键连续选则，就会显示选中的图层；在某一图层上双击，前边就会出现的一个*号，表示这一图层被保留，就可以不连续选择其他图层。
04

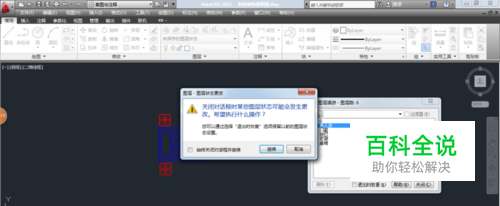

如果将对话框中的“退出时恢复”勾掉，则未被选择的图层就保持关闭状态。
