静态路由和默认路由的配置

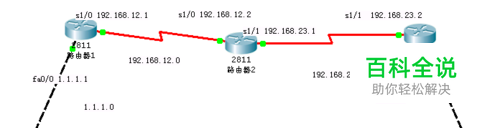

使用Cisco模拟器进行静态路由和默认路由的配置
操作方法
- 01
配置PC机IP： PC1:1.1.1.2。网关：1.1.1.1 PC2:2.2.2.2。网关：2.2.2.1
- 02
路由器1的配置： （1）配置两个接口的IP： Router>enable 进入特权视图 Router#configure terminal 进入全局配置视图 Router(config)#interface fa0/0 进入接口试图 Router(config-if)#ip address 1.1.1.1 255.255.255.0 配置0/0接口IP Router(config-if)#no shut Router(config-if)#exit Router(config)#interface s1/0 Router(config-if)#ip address 192.168.12.1 255.255.255.0配置1/0接口IP Router(config-if)#no shut Router(config-if)#exit （2）配置DCE口的时钟频率： Router(config)#interface s1/0 配置S1/0接口的时钟频率 Router(config-if)#clock rate 64000 Router(config-if)#exit （3）配置默认路由： 路由格式：目的IP 子网掩码 下一跳IP Router(config)#ip route 0.0.0.0 0.0.0.0 192.168.12.2 Router(config)#exit Router#show ip route 查看路由表 S* 0.0.0.0/0 [1/0] via 192.168.12.2 默认路由
- 03
路由器2的配置： （1）配置两个接口的IP： Router>enable Router#configure terminal Router(config)#interface s1/0 Router(config-if)#ip address 192.168.12.2 255.255.255.0 Router(config-if)#no shut Router(config-if)#exit Router(config)#interface s1/1 Router(config-if)#ip address 192.168.23.1 255.255.255.0 Router(config-if)#no shut Router(config-if)#exit （2）配置DCE口的时钟频率： Router(config)#interface s1/1 Router(config-if)#clock rate 64000 Router(config-if)#exit （3）配置静态路由： 路由格式：目的IP 子网掩码 下一跳IP Router(config)#ip route 1.1.1.0 255.255.255.0 192.168.12.1 静态路由 Router(config)#ip route 2.2.2.0 255.255.255.0 192.168.23.2 静态路由 Router(config)#exit Router#show ip route 1.0.0.0/24 is subnetted, 1 subnets S 1.1.1.0 [1/0] via 192.168.12.1 静态路由 2.0.0.0/24 is subnetted, 1 subnets S 2.2.2.0 [1/0] via 192.168.23.2 静态路由
- 04
路由器3的配置： （1）配置两个接口的IP： Router>enable Router#configure terminal Router(config)#interface s1/1 Router(config-if)#ip address 192.168.23.2 255.255.255.0 Router(config-if)#no shut Router(config-if)#exit Router(config)#interface fa0/0 Router(config-if)#ip address 2.2.2.1 255.255.255.0 Router(config-if)#no shut Router(config-if)#exit （2）配置默认路由： 路由格式：目的IP 子网掩码 下一跳IP Router(config)#ip route 0.0.0.0 0.0.0.0 192.168.23.1 Router(config)#exit Router#show ip route S* 0.0.0.0/0 [1/0] via 192.168.23.1
