CAD如何使用弧形文字功能？

操作方法

  • 01

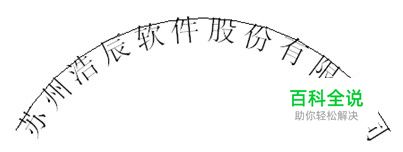

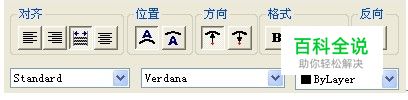

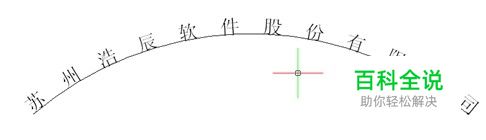

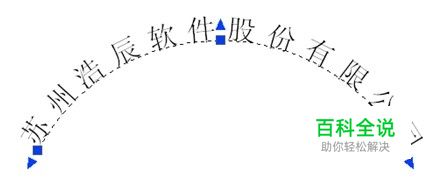

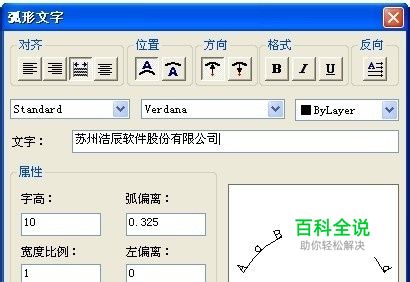

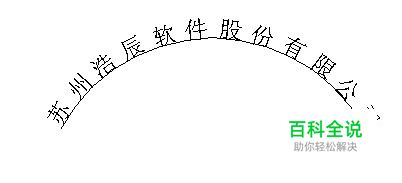

    与专业的办公软件不同，CAD软件在处理文字方面的功能往往不是那么强大，也有很多人因为无法在CAD软件中实现特定的文字效果而犯愁。在今天的CAD教程中，我们就先向大家介绍一下如何在CAD软件中实现“弧形文字”的效果。 首先，我们依次点击CAD菜单中的【扩展工具】—【文本工具】—【弧形文字】。然后，我们任意选取一段圆弧，再执行弧形文字命令，这时软件会弹出【弧形文字】对话框（如图1）。 图1 以上图为例，我们在文字栏中输入“苏州软件股份有限公司”，这时我们会在下图的预览对话框中看到输入文字的效果。如果写入文字的高度不合适的话，我们可以在高度中直接修改，这时我们可以在预览框中看到修改后的文字效果（如图2）。 图2 下面我们来看一下其格式调整选项（如图3） 图3 我们可以通过弧形文字上方的格式调整选项来调整写入文字的样式，CAD提供了强大的文字编辑功能，可以对文字的对齐方式、文字位置、文字朝向以及文字的格式进行编辑。 对齐方式提供了“左”、“右”、“两端”、“中心”四种对齐方式 位置选项可以指定文字写在内外圆弧的位置 方向选项可以控制文字的朝向 格式选项可以设置文字的“加粗”、“倾斜”、“下划线”以及“文字的反向” 通过位置按钮可以调整文字在圆弧上的位置（如图4） 图4 弧形文字可以通过夹点的拖拽来进行编辑（如图5） 图5 选中圆弧的简单进行拉伸，这时文字也会随着圆弧的变化而进行变化， 增加弧度效果： 图6 加长圆弧效果： 图7 可以看出，CAD的弧形文字功能并不复杂，稍加尝试即可很快掌握。大家在日常的绘图过程中，可以反复进行调整，以达到自己所需要的文字效果。
