教你认识主板插线

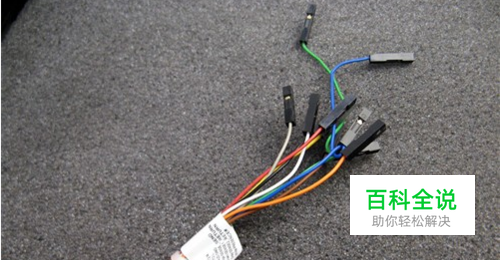

一般来说,机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注,但是怎么识别这些标注,这是我们要解决的第一个问题。实际上,这些线上的标注都是相关英文的缩写,并不难记。下面我们来一个一个的认识。
操作方法
- 01

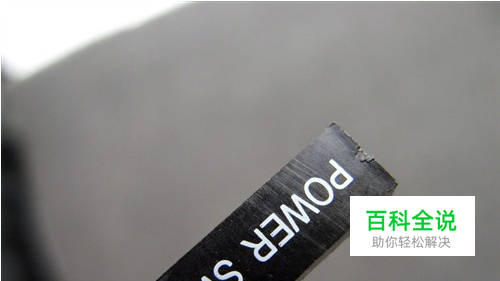

电源开关:POWER SW 英文全称:Power Swicth 可能用名:POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等 功能定义:机箱前面的开机按钮
- 02

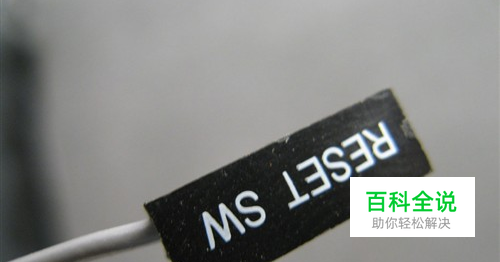

复位/重启开关:RESET SW 英文全称:Reset Swicth 可能用名:RESET、Reset Swicth、Reset Setup、RST等 功能定义:机箱前面的复位按钮
- 03

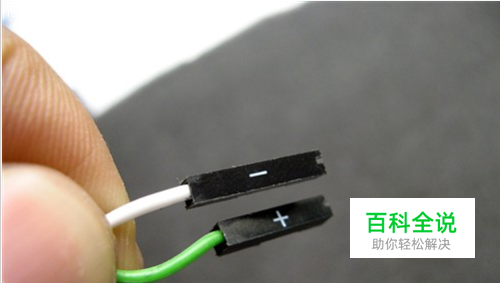

电源指示灯:+/- 可能用名:POWER LED、PLED、PWR LED、SYS LED等
- 04

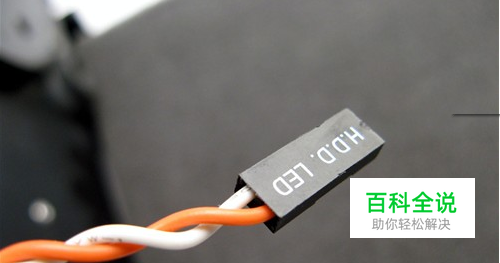

硬盘状态指示灯:HDD LED 英文全称:Hard disk drive light emitting diode 可能用名:HD LED
- 05

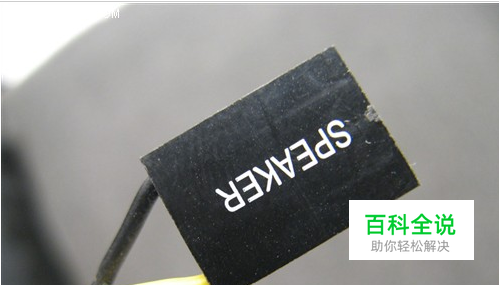

报警器:SPEAKER 可能用名:SPK 功能定义:主板工作异常报警器
- 06

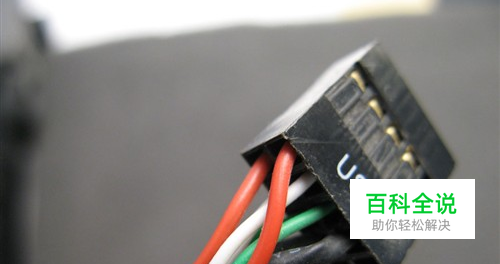

连接前置USB接口的,一般都是一个整体
- 07
音频连接线:AUDIO 可能用名:FP AUDIO 功能定义:机箱前置音频
