使用CAD在圆形内绘制三角形

本期小编将演示一下如何在圆形内绘制出一个三个顶点与圆相交的三角形图案。

操作方法

  • 01

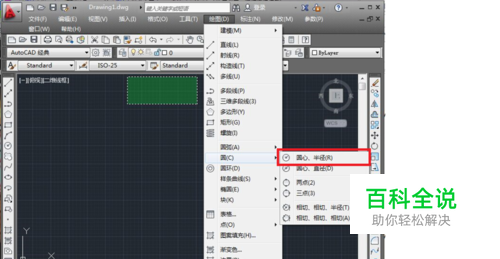

    打开CAD软件,点击菜单栏上的“绘图”工具,在下拉菜单中点击“圆”选项。

  • 02

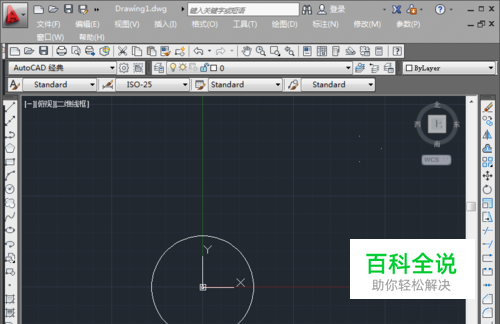

    在图纸上直接拖动后画出一个圆形,将圆形设置在在坐标上,在半径或直径中直接输入“200”回车即可确定。

  • 03

    在下方命令中输入“Divide”口令,直接回车。下方会显示为选择要定数等分的对象。

  • 04

    再次点击圆形,即可对圆形进行等分,输入需要等分数量为“3”

  • 05

    右键点击下方辅助工具“对象捕捉”,即会弹出对话框,在对话框中选择“设置”键。

  • 06

    在弹出的对话框中复选“圆心”和“节点”两个按钮后,单击“确定”完成。

  • 07

    确定完成后,将鼠标移到圆上,即会看到“节点”直接左键点击。

  • 08

    继续移动鼠标点击下一个节点的位置。

  • 09

    三个节点都找到后,那么三角形就完成了。点击闭合即可完成所有选项。
