在Cisco交换机中Vlan与trunk配置
VLAN（虚拟局域网）是对连接到的第二层交换机端口的网络用户的逻辑分段，不受网络用户的物理位置限制而根据用户需求进行网络分段。 一个VLAN可以在一个交换机或者跨交换机实现。VLAN可以根据网络用户的位置、作用、部门或者根据网络用户所使用的应用程序和协议来进行分组来，实现不同部门之间的通信。
操作方法
- 01

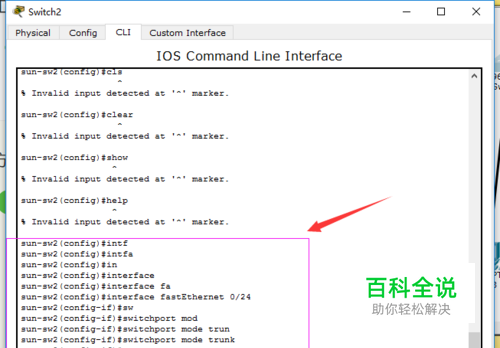

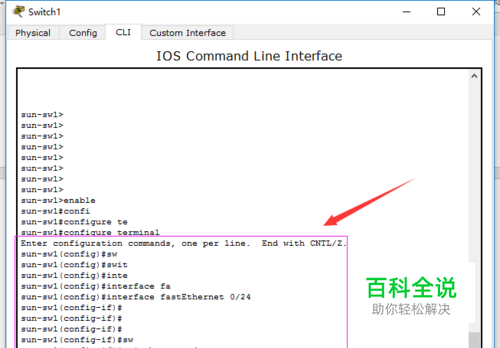

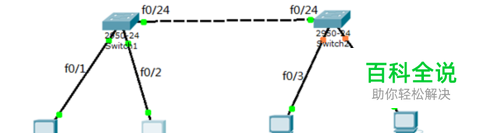

将两台交换机所连的f0/24端口设置为中继模式，如下图所示
- 02

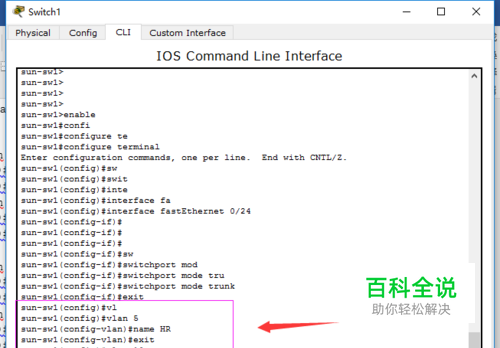

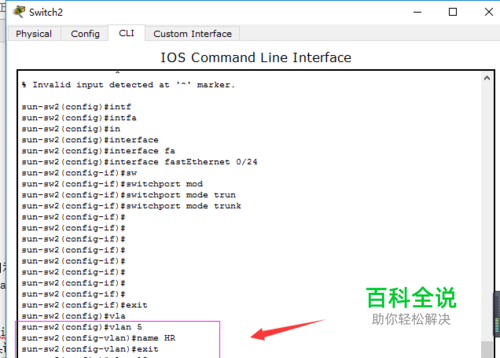

分别在sun-sw1和sun-sw2上创建人事部VLAN5和销售部VLAN10，如图所示
- 03

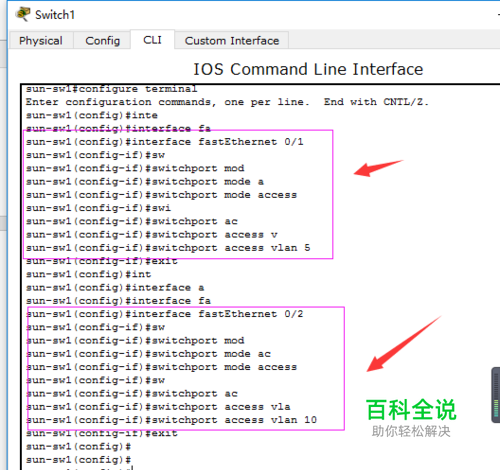

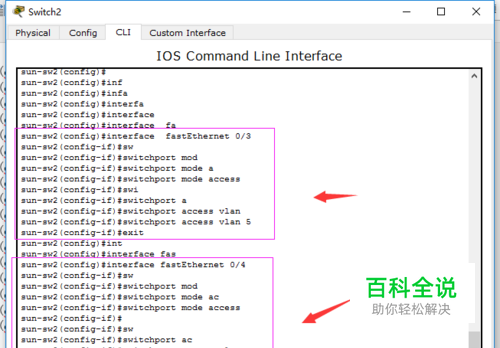

将PC1所连接sun-sw1的f0/1端口和PC3所连的sun-sw2的f0/3加入到人事部VLAN5；将PC2所连的sun-sw1的f0/2端口和PC4所连的sun-sw2的f0/4加入到销售部VLAN10
- 04

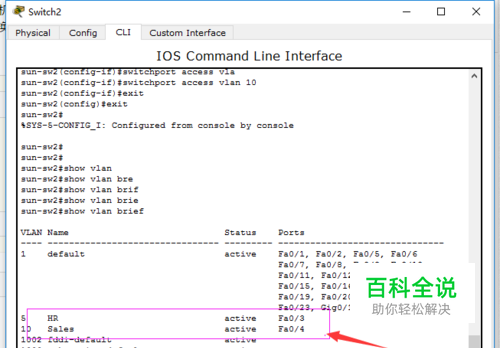

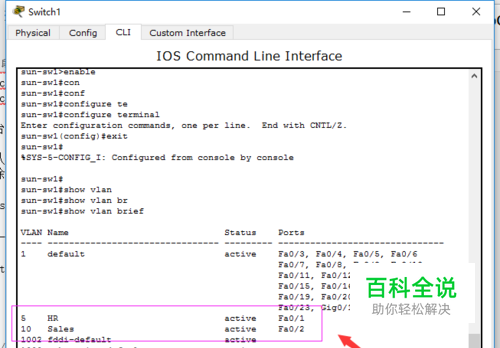

分别在两台交换机上验证VLAN配置结果，交换机所有端口默认都属于VLAN1，VLAN1是交换机预设VLAN，它还有一些特殊应用，不能被删除
- 05

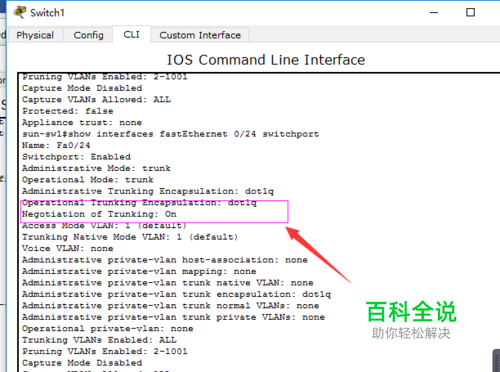

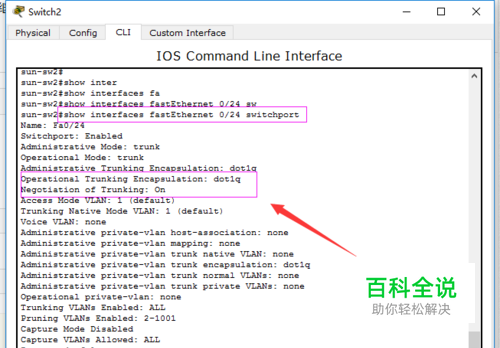

查看交换机的中继端口状态：如下图显示说明成功
- 06

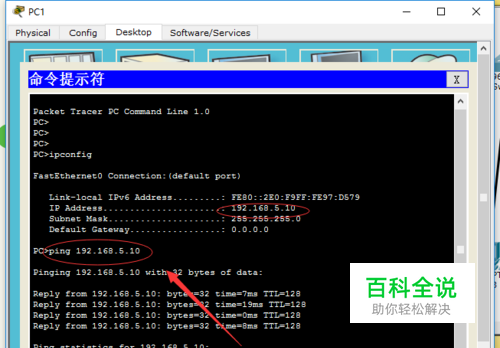

从PC1[192.168.5.10/24]测试到PC3[192.168.5.20/24]的连通性， 从PC2[192.168.10.10]测试到PC4[192.168.10.20]的连通性 如下图显示
