SPP蓝牙串口如何使用

蓝牙串口一个在嵌入式环境用的很多的工具，很满足基本的短距离无线通信的要求，很多人初入手蓝牙串口工具不知道该如何设置，并进行简单的通信测试，这篇就来简单介绍一下。

操作方法

  • 01

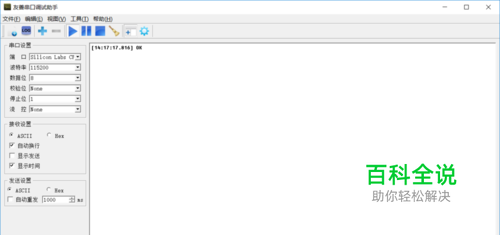

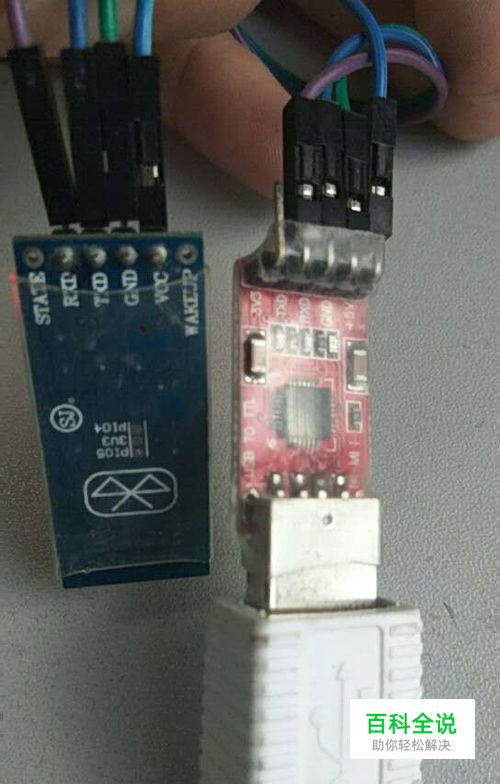

    准备好一个USB转TTL工具，将其和蓝牙串口交叉连接，即USB转TTL的RX接口连接蓝牙串口的TX接口，TX接口连接RX接口，如下图，并连接至PC。 打开友善串口调试软件，打开COM口，输入AT指令发送过去，如果连接正常且硬件是好的，这里会蓝牙串口返回OK回来，如下图。

  • 02

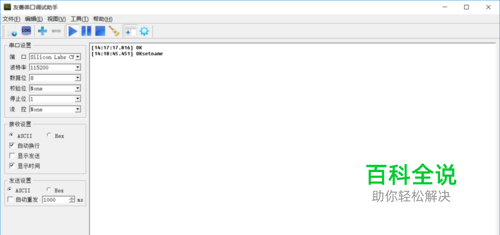

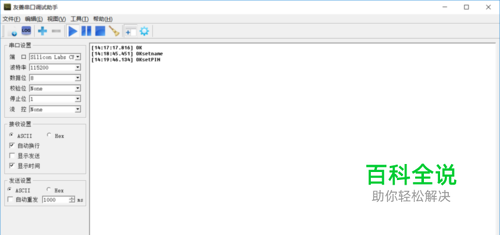

    要使用蓝牙之前，先要设置蓝牙名称和PIN，使用AT+NAMEname指令设置蓝牙名称，如下图，作者这里AT+NAMEcking616，设置成功返回OKsetname，如下图一。 设置PIN码使用AT+PINxxxx，如这里使用AT+PIN1234，设置成功返回OKsetPIN，如下图二。 这里蓝牙串口就设置好了。

  • 03

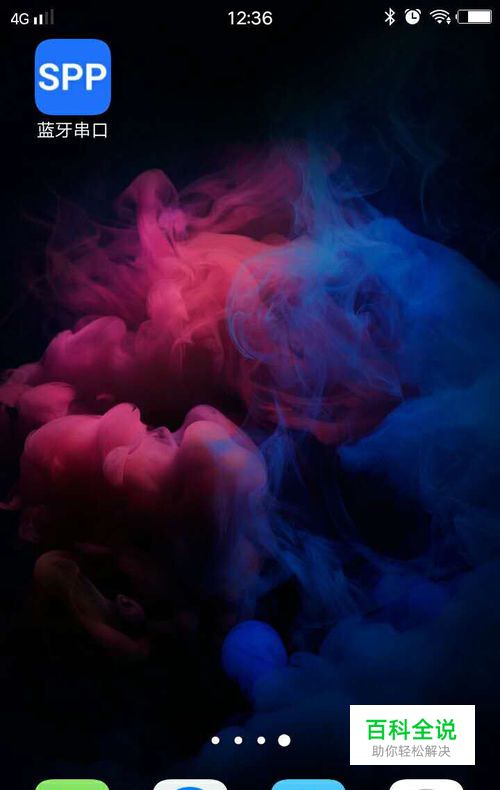

    接下来，简单使用手机作为主站测试一下，首先下载蓝牙串口APP，如下图所示。

  • 04

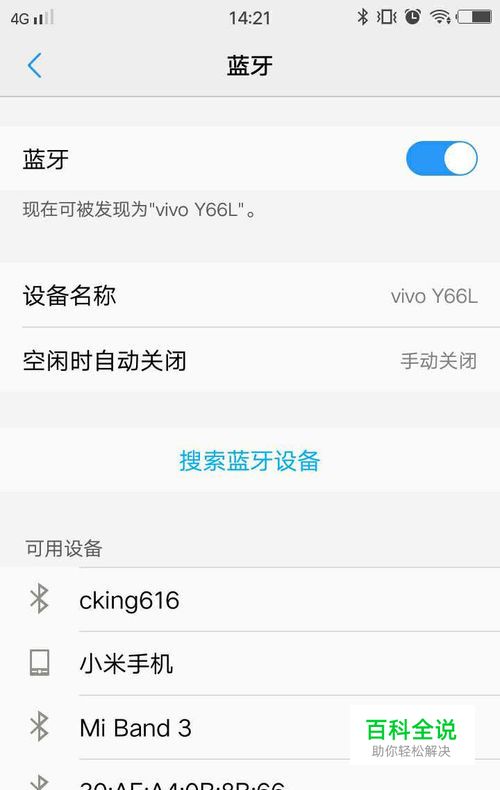

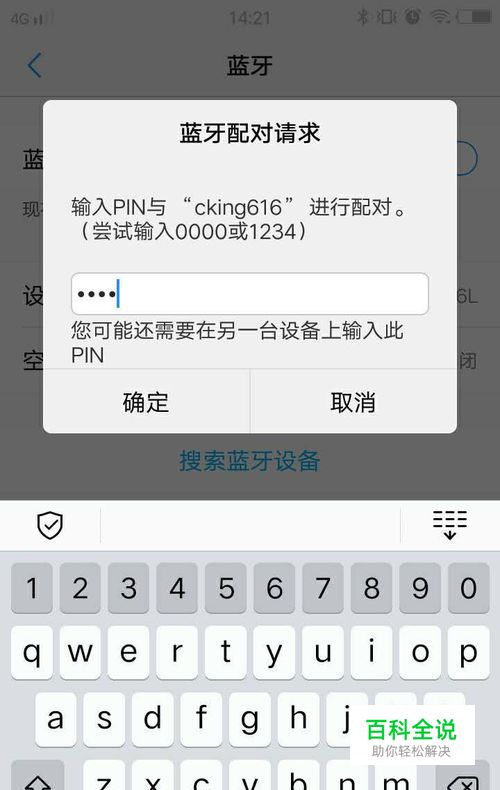

    点击进入手机的蓝牙设置，搜索蓝牙设备，在设备列表里面找到刚才设置名称的设备，如作者这里的cking616设备，点击进行配对，输入之前设置的PIN码就可以配对了。

  • 05

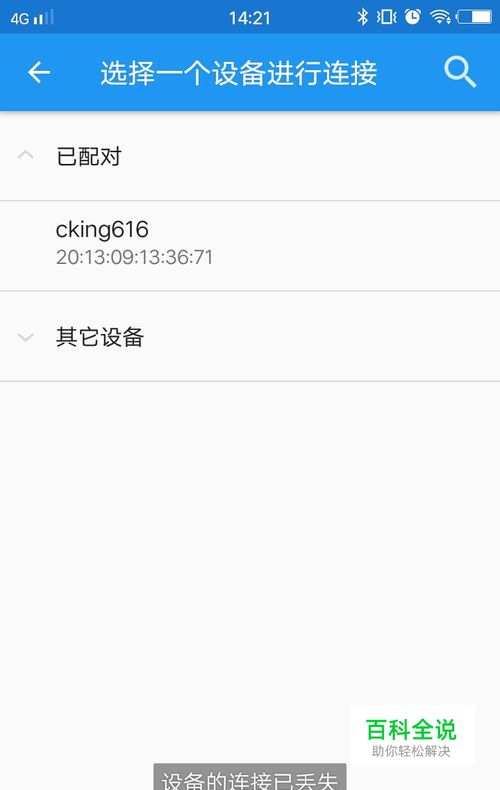

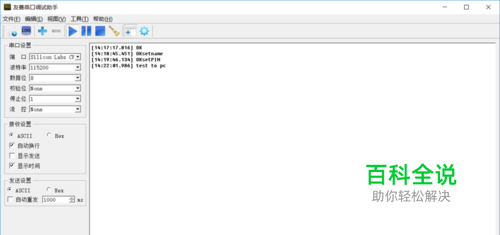

    接下来，打开蓝牙串口软件，点击软件右上角的连接，选择刚刚配对的那个设备进行连接。 在消息文本框里面输入一个简单的消息“test to PC“测试一下，点击那个纸飞机图标，就可以在PC端的串口调试软件里面看到新接受到的一行信息了。

  • 06

    同样的，我们在PC端发送一条消息，手机APP端也可以测试一下是否可以收到，这样我们的读写测试就完成了。
