cad机械制图教程

操作方法

• 01

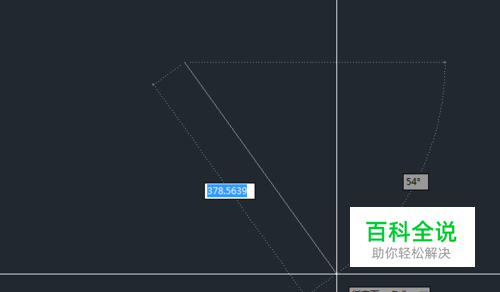

  说到画图，少不了的就是直线，我们就从直线开始吧，快捷键  L   当然也可以点图标，为了不浪费大家时间，我就说最实用的了。1.点图标或输命令 L，在屏幕上任选一点，单击鼠标左键，向右拖动鼠标，会拉出一条直线，再次单击鼠标左键或输入值，一条直线就绘制好了，



• 02

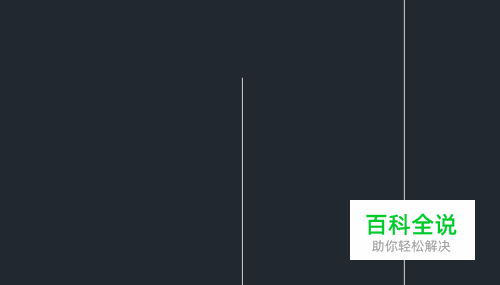

  单击鼠标右键，选择确认，或者按下键盘上的esc退出。再次单击工具栏上的直线按钮，继续绘制图形。注：按 F8 打开  正交 垂直  可以画正直线。



• 03

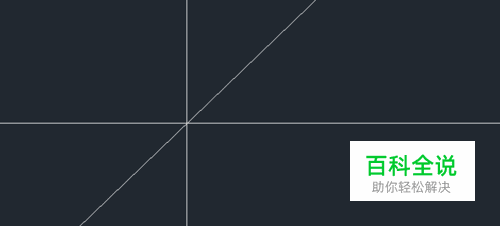

  构造线 第一种方法，单击绘图工具栏中的构造线图标，在屏幕上任意选择一点，单击鼠标左键，确定构造线的第一点，再选择构造线经过的另一点，单击鼠标左键，构造线就绘制成功了。 第二种方法是单击绘图菜单，选择构造线选项，之后的操作与刚才介绍的方法相同。先选择构造线的第一点，再选择另一点，单击鼠标左键。第三种方法是用命令实现的，它能非常准确而又简单快捷地按照要求绘制出构造线。首先，在命令行中输入xline命令，按回车。此时只要在屏幕上任意单击两点，就可以绘制出一条和方法一、二中介绍一样的构造线。如果还有更多的要求，可以按照提示进行进一步的操作。 可以输入xline命令，再输入a,回车，然后输入角度值，输入60,回车，在屏幕上任选一点。单击鼠标左键。 输入xline命令，输入b,可以绘制出一条角平分线。 在屏幕上任选三点作为角的顶点，起点和终点。回车就绘制出了角平分线。输入xline命令，输入o,输入偏移的距离100,回车，选择直线，单击直线的左边，就绘制出了一条构造线。



• 04

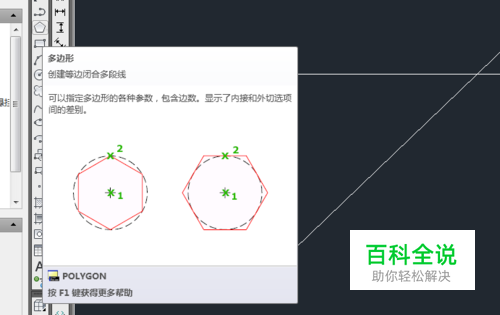

  多边形 首先单击绘图工具栏中的多边图形标，选择多边形的边数，输入10，然后确定多边形的中心或者多边形的一条边，我们先以中心为例绘制多边形。在屏幕上任选一点，单击鼠标左键。然后在命令拦中选择外接圆或者内切圆，即确定这个多边形的圆的外接多边形还是内切多边形。在此我们选择内接多边形。回车。输入圆的半径。可以输入一个具体的数值。也可以用鼠标早屏幕上点击确定。 下面介绍通过多边形的一条边来绘制多边形的方法，在命令行中输入PO命令，设置多边形的边数为6，然后选择E，回车，用鼠标在屏幕中任选一点，拖出一条直线，然后在单击鼠标左键，就绘制好了正五边形。



• 05

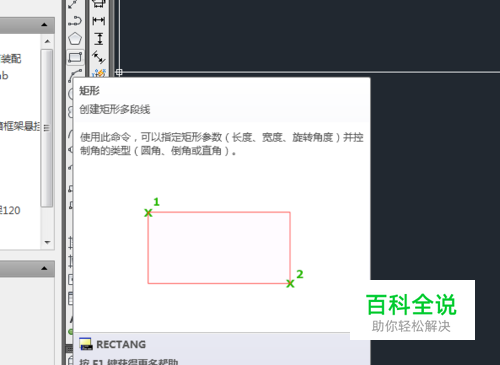

  矩形 本节学习矩形。矩形的绘制有三种方法，第一种方法，单击绘图工具栏中的矩形按钮，此时鼠标成了十字型，在屏幕上任选一点，单击鼠标左键，然后向右下方拖动鼠标，拖出一个矩形，再单击鼠标左键，矩形就绘制成功了。第二种方法是单击绘图菜单，选择矩形选项，其它的操作与方法一相同，用鼠标在屏幕上拖出一个矩形。第三种方法是在命令行输入rec，回车，此时可在屏幕上任选一点拖出一个矩形。如果对这个矩形有别的要求，例如希望它有倒角、圆角，就需要在命令行中对它进行设置。 输入r命令回车，输入c设置倒角，回车，设置第一个倒角距离为1,在屏幕上拖出一个矩形，可以看到该矩形的四个角出现了倒角，不再是90度。



• 06

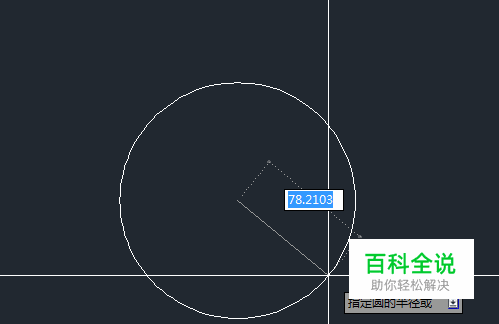

  圆 第一种方法是用圆心和半径来画圆。输入c命令,在屏幕上任选一点单击鼠标左键，作为圆的圆心，拖动鼠标到合适位置，再次单击鼠标左键，就可以画出一个圆。 第二种方法是用圆心和直径来画圆。输入c命令,在屏幕上任选一点单击鼠标左键，在命令行中输入d,拖动鼠标。在屏幕上任选一点单击鼠标左键,或者直接在命令行中输入直径的数值。第三种方法是用圆上的三个点来画圆。输入circle命令,回车，再输入3p,在屏幕上任选三点就可以画出一个过这三点的圆。第四种方法是用圆的直径画圆，又称为两点法。输入2p,在屏幕上任选两点作为圆的直径画圆。第五种方法是相切、相切、半径画圆法。我们可以先在屏幕上绘制任意两条直线，然后输入circle命令，再输入t,单击两条直线，并输入一个半径值，按回车，就可以得到一个与两条直线都相切，且半径为设定值的圆。第六种方法是相切、相切、相切画圆法，这种方法只需要选择三个对象，就可以绘制出一个与三个对象都相切的圆。单击绘图工具栏中的相切、相切、相切选项，再选中屏幕上我们开始画的三个圆，就可以画出一个与这三个圆都相切的圆了。



• 07

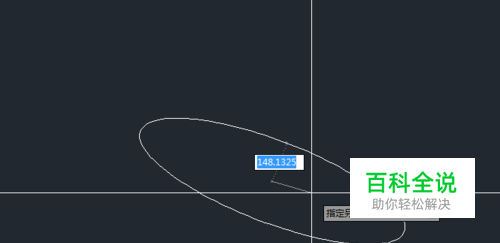

  椭圆 第一种方法，单击绘图工具栏中的椭圆图标。第二种方法是单击绘图菜单，选择椭圆选项，它的三个选项分别对应了三种椭圆绘制的方法。第三种方法是在命令行中输入el命令.第一种绘制椭圆的方法叫轴端点法，先用鼠标在屏幕上任选一点，单击鼠标左键，作为椭圆的第一个轴端点。然后拖动鼠标，在另一点单击鼠标左键，作为椭圆轴的另一个端点。移动鼠标调节椭圆另一条轴的长度，单击鼠标左键就完成了椭圆的绘制。第二种方法是用来绘制椭圆弧的，在命令行中输入el命令.回车，输入a回车，接下来的做法与椭圆的绘制相同。首先用鼠标在屏幕上任选一点，作为椭圆的第一个轴端点，移动鼠标单击鼠标左键，作为椭圆轴的另一个端点，再移动鼠标调节椭圆另一条轴的长度，单击左键，输入起始角度数为30，输入终止角度为270,就绘制了一个椭圆弧。第三种绘制椭圆的方法叫做中心点法，输入el命令，输入c，回车，在屏幕上任选一点，单击鼠标左键，作为椭圆的中心，拖动鼠标以确定椭圆一条轴的长度，单击左键，再移动鼠标确定另一条轴的长度，就完成了椭圆的绘制。



• 08

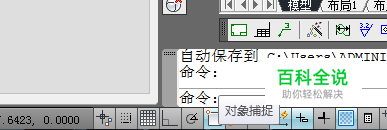

  说到这里，说下基础，常用的图形的编辑工具条： 在CAD最下面。 捕捉 在工具栏上单击鼠标右键，点击对象捕捉。打开对象捕捉工具栏，关闭对象捕捉工具栏。我一般全选上。用起来方便。



• 09

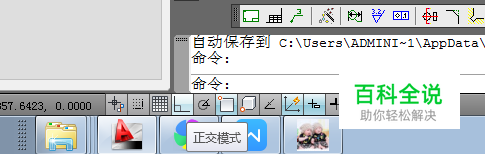

  正交  按F8  开 关  下面是废话知道下就行了 本节学习正交。正交是AutoCAD中提供的另外一种辅助工具，可以通过点击屏幕下方的“正交”按钮打开正交功能，再次点击此按钮可以关闭正交。 在正交模式下，十字光标只能在水平或者垂直方向移动。 点击绘图工具栏上的直线图标，我们可以绘制任意角度的直线。再点击“正交”按钮打开正交功能，可以看到，我们只能绘制的水平或者垂直方向的直线，而且不能再绘制有一定倾斜角度的直线了。



• 10

  这二个也用的很少，栅格一般都是关着的，没时间可以不看 栅格 本节学习栅格。栅格是AutoCAD中提供的一种辅助工具，它通常与捕捉一起使用。点击屏幕下方的栅格按钮，打开栅格功能，可以看到，屏幕上出现了一张网格表。 点击工具菜单下的草图设置选项，可以打开栅格设置界面，在此设置栅格的横向和纵向间距，也可以设置捕捉的横向和纵向间距。 打开捕捉按钮，点击绘图工具栏上的直线图标，在屏幕上任意点击绘制直线，可以看到，我们所绘制的图形都被捕捉到网格点上。不管我们在什么位置点击，直线的端点只能落在网格点上。 撤消和重做 本节学习撤消和重做。撤消就是取消刚才执行的操作，重做就是重新执行刚才取消的操作。下面我们以一个具体的例子介绍撤消和重做。首先点击删除按钮，删除左边的直线。 然后点击编辑菜单，选择放弃删除选项，就撤消了刚才的删除命令，可以看到被删除的直线又出现了，在点击编辑菜单，选择重做命令组选项，可以重新执行删除命令。直线又被删除了。

• 11

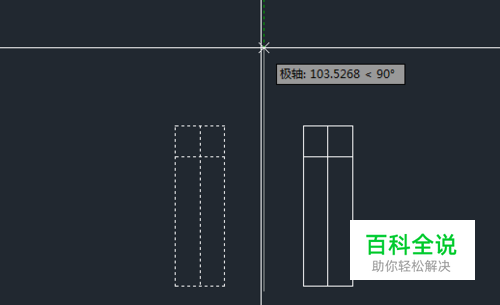

  复制  CTRL+C 也行的CTRL+粘贴 这个要好好学下的第一种，单击修改菜单上的复制选项，选择复制的对象，选择直线，回车表示选择结束。 然后在屏幕上任意位置单击鼠标左键，作为移位的基点，拖动鼠标，会看到复制对象。随着鼠标在移动，再次单击鼠标左键，放下复制的对象。 第二种方法是单击修改工具栏中的复制图标。选择要复制的对象，选择圆，回车。单击鼠标左键在屏幕上点选移位基点，再选择目标点，单击左键放下复制的对象。 第三种方法是，在命令行中输入co,回车，选择要复制的对象，可以依次选择多个对象，选择两个圆，矩形，以及直线。选择移位基点，再选择目标点。这样，对象的复制就完成了。

• 12

  删除 注： Delele是通用删除键大多软件上都能用，CAD也是可以 第一种，单击修改工具栏中的删除图标，选择要删除的对象，选择左边的直线，然后回车。 第二种方法是单击修改菜单上的删除选项，选择要删除的对象，选择矩形，然后回车。就可以删除对象了。 第三种方法是，在命令行中输入e命令,回车，选择工作区中的全部对象，完成删除命令。



• 13

  镜像 在命令行中输入mi命令来激活镜像功能。然后在提示下选择需要镜像的对象，例如选择圆，再选择镜像线，即选择对象关于谁镜像。 用鼠标在屏幕上任意拖出一条直线，按回车，输入n,表明不删除源对象，再回车，可以看到，在模型窗口中，圆被镜像了。



• 14

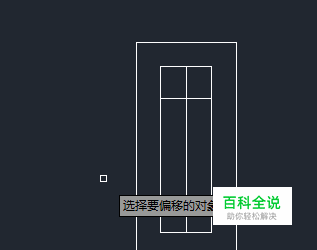

  偏移 在命令行中输入o命令来启动偏移功能。 首先输入偏移量为10,按回车，再选择偏移的对象，选择圆。 在屏幕上任选一点作为偏移的方向。回车就完成了对圆的偏移。此时还可以继续选择需要偏移的对象，选择直线的右侧，回车，就完成了对直线的偏移。按esc键退出。



• 15

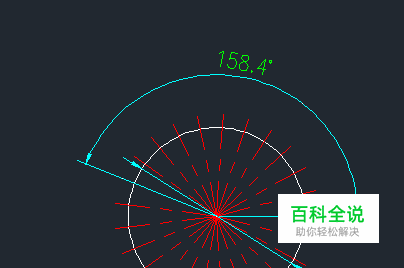

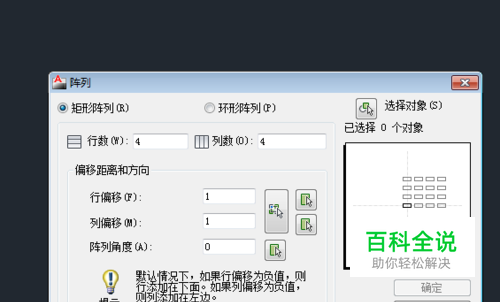

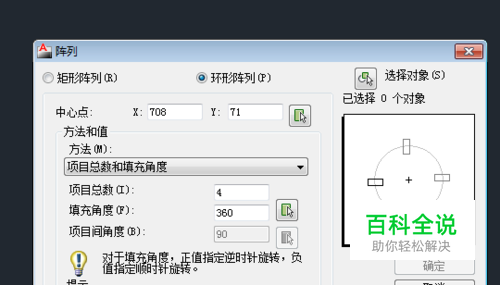

  阵列 第一种，单击修改菜单，单击阵列命令。弹出来的这个就是阵列对话框，可以在此对阵列模式进行设置。 阵列有矩形阵列和环行阵列两种，我们将分别演示，先演示矩形阵列。点击矩形阵列单选钮，点击选择对象按钮，选择圆，回车表示选择结束。在行文本框中输入20,在列文本框中输入20,表示将选择对象按照两行两列来重复。输入行偏移为100,列偏移为100,角度为0. 从右边这个框我们可以看到选择的阵列模式是怎样的，点击预览按钮，还可以预览经过阵列后的图形。如果这个图形不符合要求，可以单击修改按钮继续修改图形，否则，单击确定完成阵列。删除所有的圆，并在屏幕上画出一个矩形。 第二种激活阵列功能的方法是，单击修改工具栏上的阵列图标，单击环行阵列单选钮，单击选择对象按钮，选择矩形。单击选择阵列中心点，选择阵列旋转的中心。 在矩形右边任点一点，输入项目数为4,填充角度为360度，它表示所选 对象在360度中重复出现4次。单击确定按钮，完成阵列。 还可以在命令行中输入array命令来启动阵列功能。单击选择对象按钮，选择4个矩形。选择4个矩形的中心为中心点。输入项目数目为2,填充角度为45度。单击确定。此时，该图形相当 于一个矩形按照项目数为8,填充角度为360进行了阵列。



• 16

  移动 本节学习移动。移动对象的步骤是：选择修改菜单上的移动选项，选择要移动的对象，我们先按esc退出选择。 第二种方法是单击修改工具栏中的移动图标。选择要移动的对象，我们先按esc退出选择。 同样还可以在命令行中输入m命令来移动对象。根据提示，选择矩形，回车，选择任一点为移动的基点，选择另一点为移动的终点。也可以完成对矩形的移动。

• 17

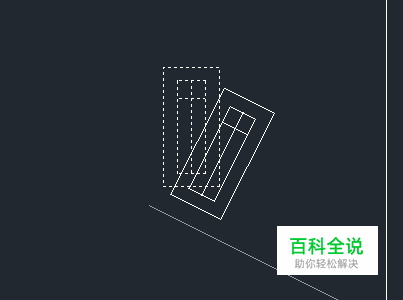

  旋转 本节学习旋转。旋转就是将绘制好的图形按照指定的角度放罢到新的位置。打开旋转功能的方法有三种：第一种是单击修改菜单中的旋转，我们按esc键取消选择。还可以单击修改工具栏中的旋转图标来打开旋转功能，先按esc键取消选择。第三种方法是在命令行中输入ro命令。首先选择要旋转的对象，选择矩形，回车，在屏幕任选一点作为旋转的基点，回车，再输入240,表明矩形围绕基点逆时针旋转240度，这就完成了对矩形的旋转。



• 18

  缩放 在命令行中输入sc命令来激活缩放功能。然后根据提示进行进一步的操作。首先选择要缩放的对象，选择矩形。回车结束选择。 缩放的基点一般选择为对象的角点或中心点。在此我们选择矩形的右下角点，回车。当比例因子大于1时表示放大。小于1时表示缩小。我输入0.5,回车。矩形就被缩小为原来的二分之一了。

• 19

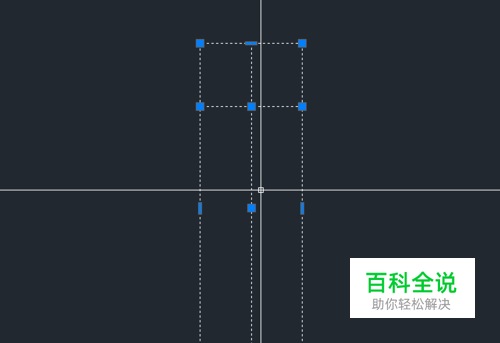

  拉伸 在命令行中输入st。在此我们以一个具体的实例来介绍拉伸。 选择要拉伸的对象，用鼠标从右往左拉出一个虚线框，选上所有的对象，回车。在屏幕上任选一点作为拉伸的基点，再任选 一点作为拉伸的终点。这样对象就被拉伸了。



• 20

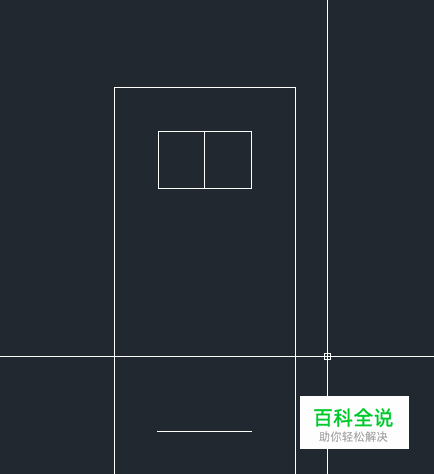

  修剪  第三种用的最多了  命令之后二下回车或空格  就可以册了，只要有交点出线，都 可以删 一、选择修改菜单上的修剪选项，首先选择修剪的边界，选择矩形的下边，回车，然后选择要修剪的对象，选择左边直线在矩形以下的部分，回车。 二、这样，矩形以下部分的直线就被修剪掉了 。 还可以通过选择修改工具栏中的修剪图标来启动修剪功能，其余操作与刚才介绍的方法相同。 三、我们还可以在命令行中输入tr命令来完成修剪。可以为要修剪的对象选择多个剪切边界，选择矩形和左边的直线，回车，选择蓝线。回车，蓝线在直线和矩形之间的部分就被剪切掉了 。



• 21

  延伸 启动延伸的方法有三种：可以单击修改菜单中的延伸命令，或者点击修改工具栏中的延伸命令，还可以在命令行中输入ex命令来启动延伸。 然后在屏幕上选择要延伸到的对象，选择左边 的直线，回车结束选择。再选择要延伸的对象，选择右边的蓝线，回车，这样，蓝线就延伸到了左边的直线处了。

• 22

  打断  这个我想想都没用过，呵呵 激活断开功能的方法有三种。 第一种，单击修改菜单，单击打断命令，然后选择要打断的对象，在矩形上任意一点单击鼠标左键，这一点也是AutoCAD默认的第一个打断点

• 23

  倒角 第一种，单击修改菜单上的倒角选项，首先选择倒角的第一条直线，选择左边的第二条直线，再选择左边的第一条直线，就完成了这两条直线的倒角操作。 第二种方法是单击修改工具栏中的倒角图标，选择左边的第三条直线，再选择左边的第二条直线，就完成了这两条直线的倒角操作。 第三种方法是在命令行中输入chamfer命令,选择左边的第一条直线，再选择右边的第一条直线，也可以完成直线的倒角。

• 24

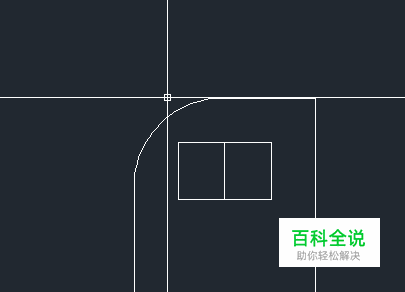

  倒圆角 第一种，单击修改菜单，选择圆角命令，输入r,设置圆角半径为2,回车，选择倒圆的第一个对象，选择矩形上边的直线，再选择矩形左边的直线，这样，矩形的左上角就成了圆角。 第二种方法是单击修改工具栏中的倒圆图标，输入r,回车，设置圆角半径为10,选择垂直线，再选择水平线。完成了这两条直线的倒圆操作。 第三种方法是在命令行中输入fillet命令,输入p,选择左边的多段线，这样就完成了对多段线的倒圆。



• 25

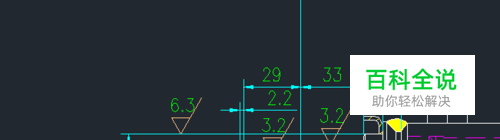

  线性标注 输入dim命令，回车，按住shift，同时单击鼠标右键，选择端点，捕捉大三角形底边的左端点。再用同样的方法 捕捉它的右端点，输入t,再输入aaa,回车，拖动鼠标调节标注边界的长度，点击鼠标左键。



• 26

  直径标注 要以单击标注菜单，选择直径标注命令，选择圆，移动鼠标选择尺寸线的位置，单击鼠标左键，完成直径标注。



• 27

  半径标注 可以单击“标注”菜单，选择“半径”命令，然后选择要标注的对象，选择圆，在圆上任一点单击鼠标左键，就完成了圆的半径标注。

• 28

  引线标注 学习引线标注，激活引线功能的方法有两种，单击标注菜单，单击引线命令，然后回车，弹出来的是引线设置对话框。在这里可以设置引线的参，设置引线为直线，设置点数为无限制，单击确定关闭引线设置对话框。 在矩形上任选一点作为引线的起点，拖动鼠标，调节引线的形状，回车，输入0,回车，再回车，在多行文本编辑器中输入“矩形”，单击确定，就完成了引线的绘制。还可以在命令行中输入le命令激活引线功能。 在圆上任一点单击鼠标左键，拖动鼠标，再次单击鼠标左键，输入f，输入s,设置引线格式为样条曲线。 继续调节引线的形状，输入a，回车，再回车。输入圆，单击确定，完成引线的绘制。

• 29

  图案填充 图案填充就是某种图案来填充某一边界包围的区域。图案填充的方法是，单击“绘图”菜单，单击“图案填充”命令，弹出的是图案填充对话框，在此可以设置图案填充的参数。 类型是指填充图案的样式，当类型为预定义时，可以点击“浏览”按钮，选择喜欢的填充图案。也可以选择类型为“用户定义”，此时用户可以自己设计喜欢的填充图案。设置填充图案的角度为30,填充比例为1. 单击右边的小箭头，弹出高级选项卡，在这儿可以设定填充的方式。边界区域中这些孤立的封闭图形叫作岛，根据它们填充边界之间的关系，可以得到三种填充方式。下面将一一介绍这三种填充方式。 首先介绍普通方式。在这种方式中，填充图案从边界开始向内填充，只填充奇数哉。单击渐变色选项卡，当我们设置了渐变色后，填充图案将不再是原先设置的图案，而是我们现在选择的颜色。选择一种填充颜色。 单击选择对象按钮，选择左边的矩形区哉，回车，单击“确定”按钮，就完成了对左边矩形区域的填充。也可以在命令行输入bhatch命令来激活图案填充功能。单击高级选项卡，选择“外部”方式。它表示只填充所有小岛的外部。 单击选择对象按钮，选择中间的矩形区域，回车，设置渐变色属性，单击确定按钮，就完成了对中间矩形区域的填充。再次单击绘图菜单，选择图案填充命令，选择高级选项卡，设置填充方式为忽略，表示填充时忽略岛的存在。 设置渐变色属性，单击选择对象按钮，选择右边的矩形，回车，单击确定按钮，这样，就完成了对右边矩形区域的填充。从这三幅图，我们可以很明显地看出三种填充方式的区别。

• 30

  图层控制及线型与颜色 在AUTOCAD中，图层是一个三维离散化的概念，即将一个复杂的，或者不同功能，性质的图形\标注\文字等放置在不同的图层中，每一个图层中的实体对象都具有相同或相近的性质和功能。一张AUTOCAD图形通常都是由多个图层组成的。 图层的创建步骤是：单击格式菜单，选择图层命令。在弹出的图层特性管理器中单击新建按钮，就创建了一个图层，在名称一栏中输入图层的名字，输入中心线层。第二栏设置图层的开关属性。单击它将图层切换到关闭状态。 此时图层上的对象既不可见，也不能更新。第四栏设置图层的锁定状态。单击它，锁定图层。此时，可以看到图层上的对象，但不能对它们进行修改。在颜色这一栏中，可以设置图层的颜色。单击它，选择红色为该图层的颜色。 点击线型栏，弹出选择线型对话框，在此可以改变该图层的线性。如果想要的线性没有在这儿列出来，可以点击“加载”按钮，弹出加载线型对话框，选择center线型，单击确定，回到选择线型对话框，选择center线型，单击确定，就设置好了图层的线型。 在线宽一栏中单击，弹出线宽对话框，可以设置图层的线宽。在此我们保持默认值。还可以设置图层的打印样式等性质。单击中心线层，单击“当前”按钮，单击确定，就可以将中心线层设置为当前层。单击直线图标，在屏幕上画一个十字。 可以看到，线的颜色是红色，线型是center线型，删除这两条红线。下面介绍如何删除图层，单击格式菜单，选择图层命令，单击0图层，单击当前按钮，将它设置为当前图层，然后单击中心线层，再单击删除按钮，单击确定，就可以删除中心线层。
