如何利用Edraw Max设计软件设置UML活动图
UML活动图是一种对于系统行为建模的常用工具图，一般情况下，有初始状态、活动、水平同步条、控制流和最终状态等构成。下面利用一个具体的实例说明UML活动图制作方法，操作如下：
操作方法
- 01

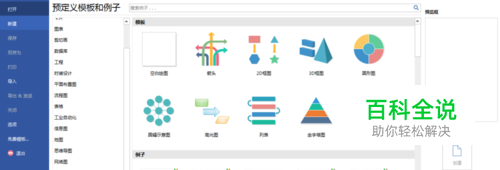

第一步，打开Edraw Max设计软件，依此操作“新建---->软件”，如下图所示：
- 02

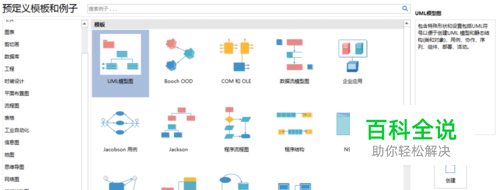

第二步，在“软件”模板中选择“UML模型图”，然后单击“创建”图标，如下图所示：
- 03

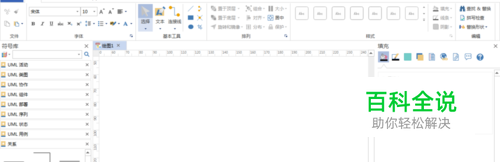

第三步，创建空白的画布，这时左侧有UML活动图、UML类图、UML协作、UML组件等，如下图所示：
- 04

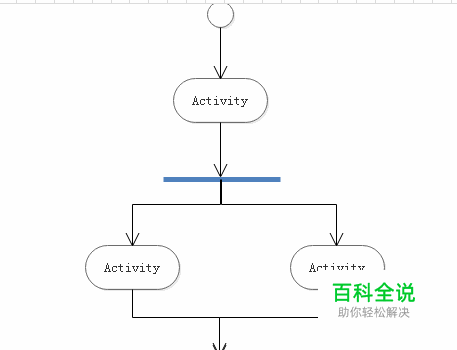

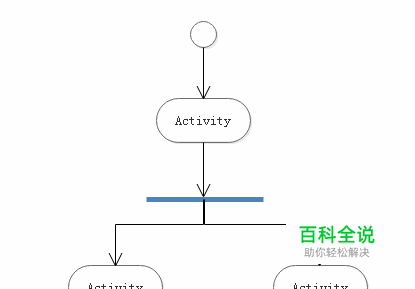

第四步，拖曳一个“初始状态”到画布上，接着添加活动、水平同步条，利用控制流连接这些元素，如下图所示：
- 05

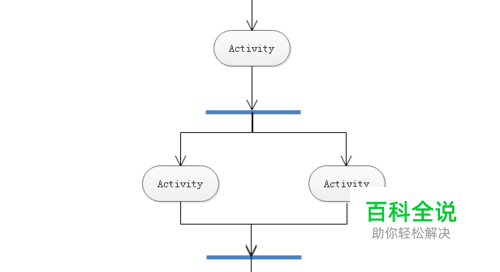

第五步，接着添加活动和水平同步条，并在结束位置添加“最终状态”，如下图所示：
- 06

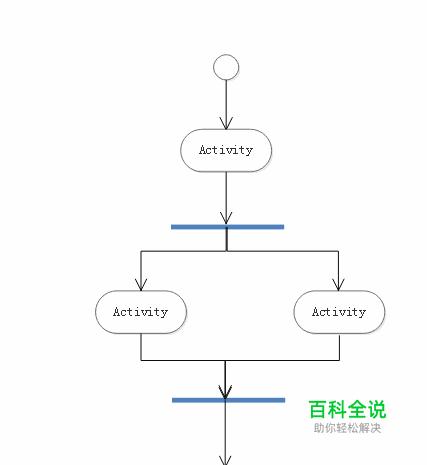

第六步，设置完毕后，预览该模型界面，这时完成了一个UML活动图，如下图所示：
