教你怎么在CAD编辑器中画矩形

2024-04-01 03:11:04

从事某些行业的人有时候需要在电脑上绘制cad的，但是很多人并不知道怎么在cad编辑器中画矩形，接下来就来看我给大家说一种在cad编辑器中画矩形的方法。

操作方法

01

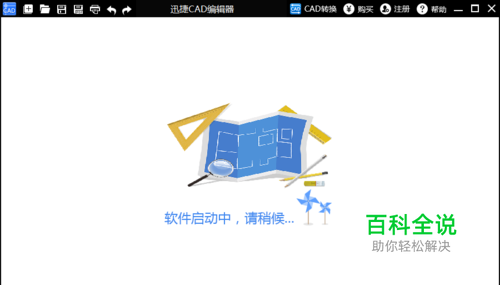

首先需要将电脑的ＣＡＤ编辑器打开；
02

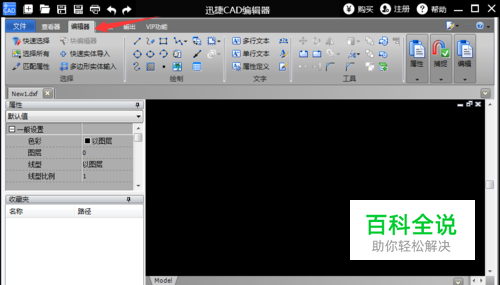

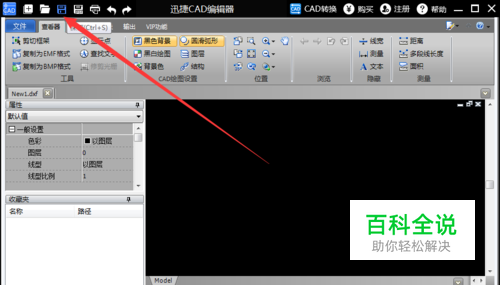

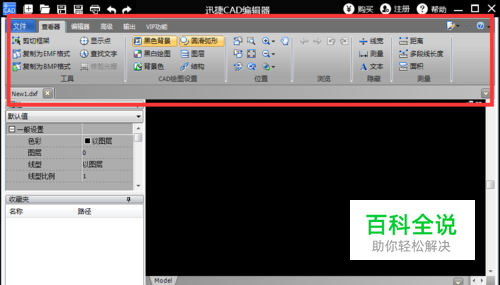

在主界面会看到上方一系列的工具栏，再点击”编辑器“，接着会在下拉框中出现许多工具；
03

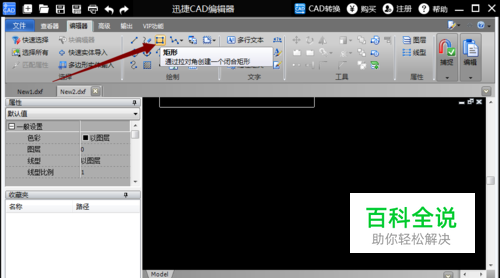

接着找到出现下拉框中的”CAD绘图设置“，这个功能选项中有矩形、圆、钢笔工具等，这里我们选择矩形，选择完毕之后就可以在界面中绘制矩形了。
04

矩形的画法是将鼠标移动到界面中心，适当的拖动鼠标，绘制出一个矩形，根据自己的需要来决定绘制矩形的大小。
05

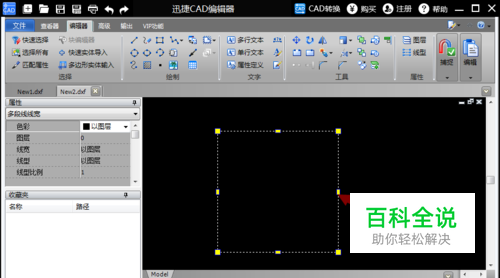

这是我已经画好的矩形供大家参考；
06

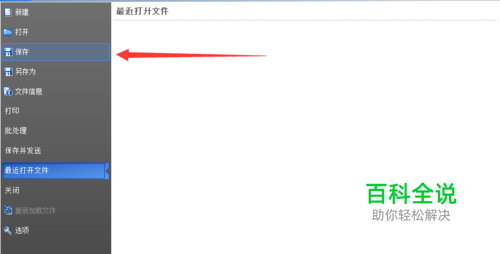

将矩形绘制完毕之后可以对文件进行保存，可以直接点击界面上的保存按钮，也可以点击工具栏上方 ”文件“—”保存“，这样就可以将绘制完毕的图形进行保存啦。
