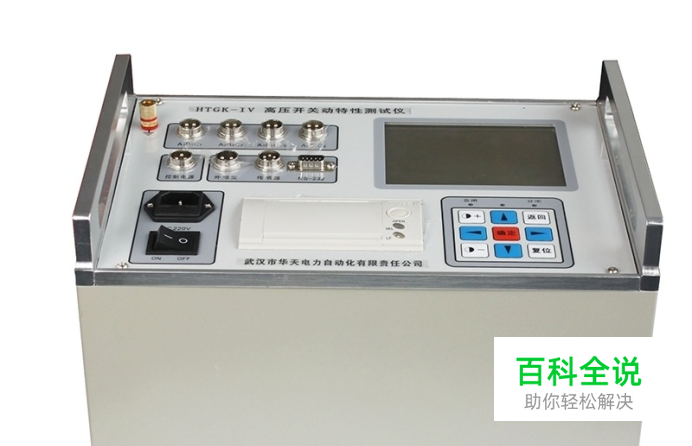

高压开关特性测试仪的速度分析

操作方法

  • 01

    速度分析 对所测得的“时间-行程”曲线进行分析可以得到相关的数据,当然最主要的是得到刚分刚合速度数据。(如下图)

  • 02

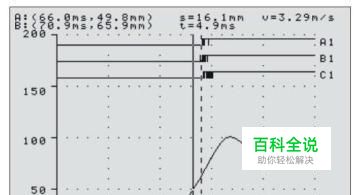

    注意:进入  “速度分析”界面,在“时间-行程”曲线上有实线、虚线两根坐标竖线,虚线在A通道的刚分刚合点上,实线为刚分刚合速度的定义点,屏幕左上角为 两根坐标线与行程曲线上相交的坐标值。横坐标为时间,纵坐标为开关动触头在此刻下的行程位置点,实线可左右移动,移动时坐标点会实时变化,虚线不能移动。按  或   键可以将实线和虚线进行切换。 “S=XX.Xmm”为行程曲线上两个坐标点的纵坐标之差。 “t=XX.Xms”为行程曲线上两个坐标点的横坐标之差。 “V=XX.XXm/s”为此两点纵坐标差与横坐标差之比值,即动触头在此两点之间的平均速度。如果我们按开关厂家的刚分刚合速度定义设定此两点。那么V即为所测的刚分刚合速度。 当然,左右移动两根坐标线到相应位置,查看两坐标点的纵坐标之差,可以看到开距、超行程、过冲过程、反弹幅值等数据。在曲线上还可以看到动触头的起始运动时刻点等一系列“综合数据表格”中没有显示的数据,供分析用。

  • 03

    注意:仪器到现场后,请首先将仪器保护地“接地”与现场大地连接,方可进行其它接线与操作;试验完后,关掉仪器电源,再拆其它线,最后拆除地线。
