如何在CAD中绘画两个相切的圆

CAD是一款绘图软件,我们在使用该软件的时候有时需要绘制两个圆相切,这是怎么绘制的呢,一起来看看是如何操作的吧。

操作方法

  • 01

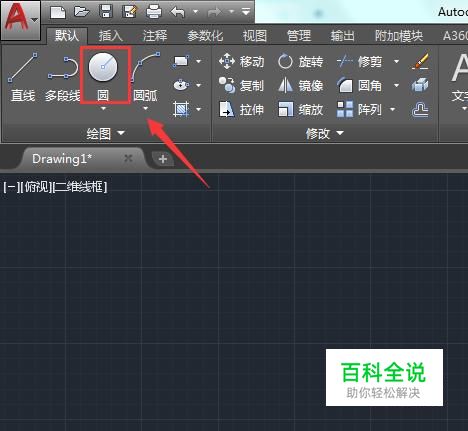

    打开CAD之后我们在绘图里找到圆形选项,如图所示:

  • 02

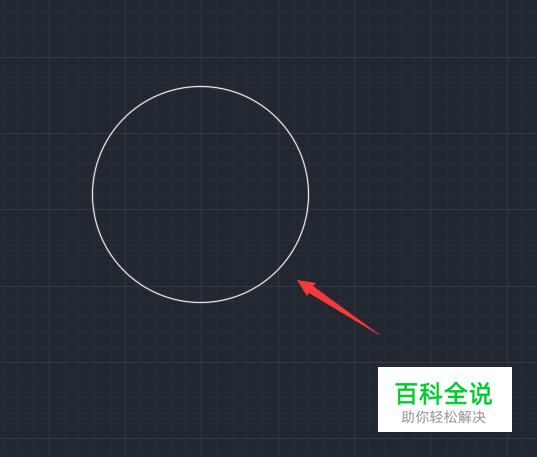

    选择圆形选项在绘图区里绘制一个圆形,如图所示:

  • 03

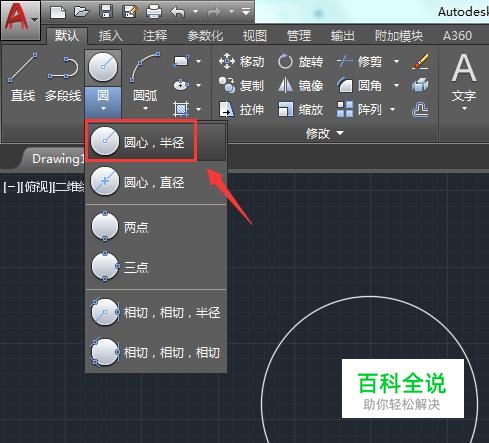

    再在绘图里点击圆形在其下拉菜单那里找到圆心、半径画圆选项,如图所示:

  • 04

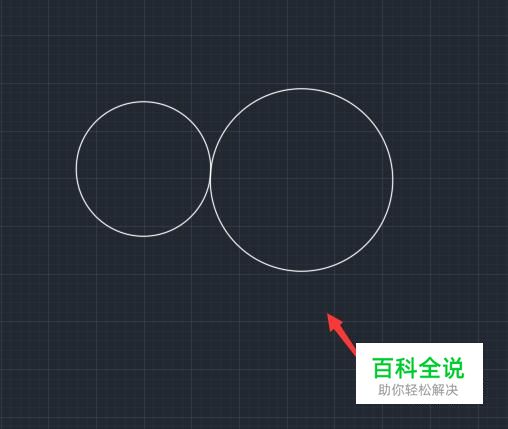

    选择圆心、半径画圆选项在绘图区里点击鼠标左键指定圆心,然后移动鼠标左键在刚刚绘制的圆上拾取点,这样我们的两圆相切就绘制好了,如图所示:
