【GIS绘图】制作彩色条柱图例
用GIS软件制图时，涉及浓度、温度等的分布图，可能需要插入一个由不同色块组成的彩色条柱图例。一开始求助网络，无果，后来琢磨着自己弄出来了，相信你有时间自己也能弄出来。这里放下我的制作方法，供你参考，或许你在此基础上还能更进一步地完善呢！
操作方法
- 01

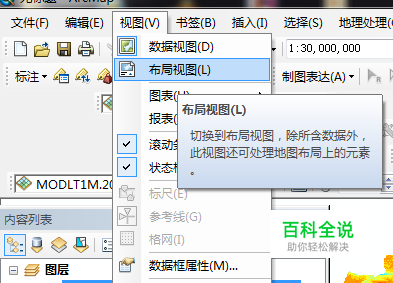

切换至布局视图
- 02
菜单栏【插入】——【图例...】
- 03
弹出【图例向导】； 右边【图例项】里放入你要插入的图例所来自的图层。 本例要插入的图例只来自一个图层，如红圈所示。
- 04
【下一步】——【下一步】——【下一步】 这里可以根据需求自己设置。
- 05
图面垂直间距改为【0】磅。 不设置零的话，就是一块块色块单独分开。为了达到条柱目的，简单思想就是把它们的间距调成0.
- 06
点击【完成】； 未改善版图例出现，如图。
- 07
对图例右键——【属性】； 【常规】里，可设置标题显示与否。
- 08
然后切换至【项目】选项卡，点击下方的【样式...】；
- 09
有时候一个图层会有好几种分类，如色块和等值线，如果只想要色块分类的图例而不要等值线分类的，可通过点击【属性】——在【仅显示来自此标题的类】下拉选项中选择所需。
- 10
根据需求选择需要的样式，通过右上方【预览】了解具体样式格式。 本例只需要标注及符号，选择样式后【确定】
- 11
对图例右键——【转换为图形】；
- 12
再次右键——【取消分组】，可以看到图形变成色块＋标注的多个小图形； 再次右键——【取消分组】，分解成多个单独色块的图形和单独标注的文本框
- 13
全选色块； 对其右键【属性】——【边框】，选择一种宽度——【确定】；
- 14
全选色块状态下右键——【组】，效果如图，适当调试宽高成条柱状。
- 15
对标注双击，弹出【属性】对话框： 【文本】栏里可修改标注的文字；字体大小、颜色等可通过【更改符号】进行更改
- 16
通过移动标注，进行外观修缮。 *可全选标注进行移动
- 17
若要颠倒方向，可右键——【旋转或翻转】——【水平翻转】/【垂直翻转】进行反向。
