Origin用面积填充绘制误差棒图

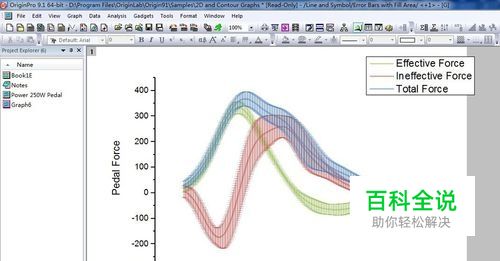

在Origin中我们经常要用到误差棒图,但在Origin8.5以上的版本可以用面积填充绘制误差棒图,这样我们可以将数据的误差带绘制出来,一些例如运行区间,活动区域的交叉重叠部分也能清楚的表现出来。如图是普通误差棒与面积填充误差棒的对比图。
操作方法
- 01

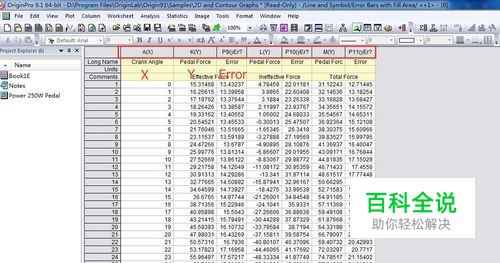

如图为初始数据,有三组数据,且都有对应的误差范围。
- 02

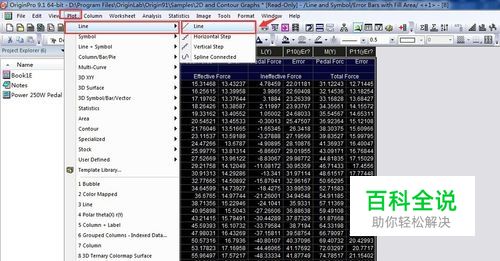

选中Book中所有数据,执行Plot-Line-Line,或者点击工具栏中的Line按钮。
- 03

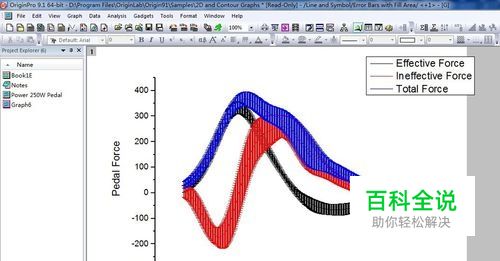

点击OK,得到如图所示的的图形。
- 04

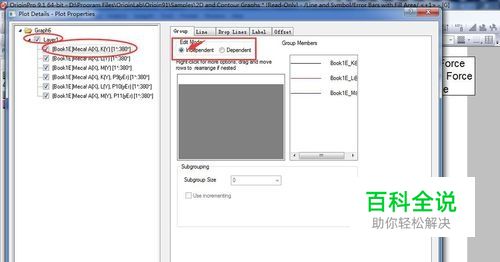

双击图形打开Plot Details,选择Layer1下的第一行数列,然后再右边的Edit Mode中选择Independent。
- 05

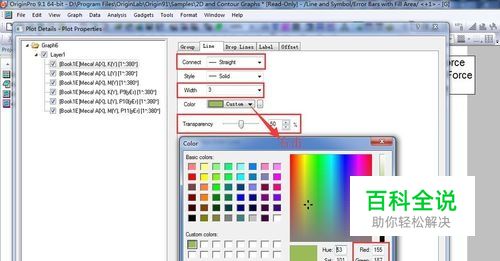

选择Line选项,将Width改为3,并将Color改为Custom,然后再右击Custom按键我们就可以打开调色盘,我们将Red、Green和Blue改为155、187和89。然后将透明度改为50。
- 06
重复上面的步骤对其他两条线进行设置,并将它们的颜色分别设置为RGB(192,80,77)和RGB(79,129,189)。点击OK,得到如图所示的图形。
- 07

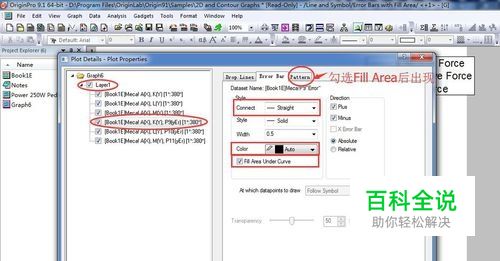

在Plot Details的左边选中第一个Error Bar数列,将Connect改为Straight,勾选Fill Area Under Curve,并将Color改为Automatic。
- 08

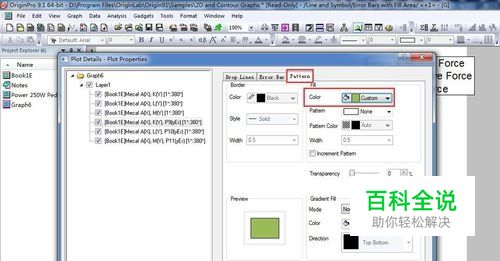

选择Pattern选项,修改Fill color为Custom,并将其颜色和相应的线型的颜色修改为一致,并将透明度修改为50。
- 09

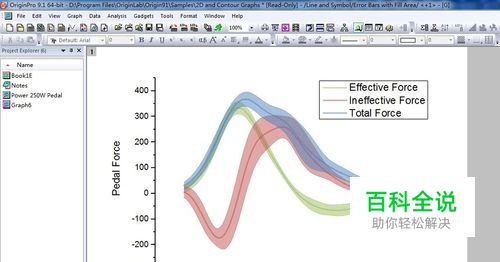

对其他两个Error Bars的数列进行设置,然后点击OK,就可以的得到如图所示的图形。
- 10

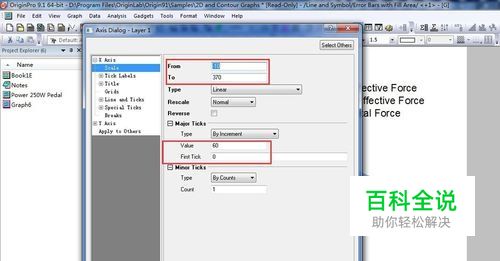

点击X轴线,将数据范围改为-10到370,将Major Ticks的Value改为60,并将First Tick改为0。
- 11

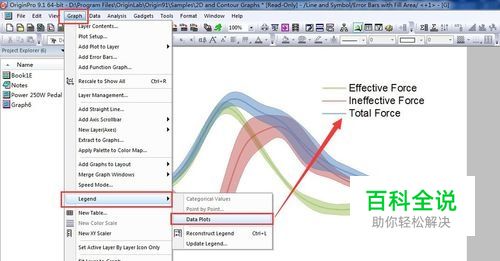

将带黑框的Legend删去,执行Graph-Legend-Data Plots,如图所示。
- 12

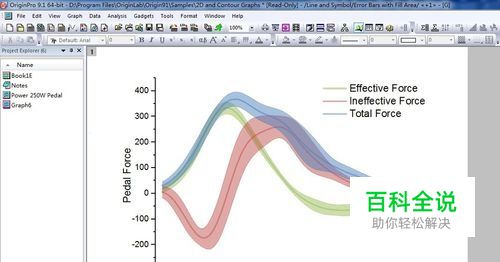

最终得打如图所示的用面积填充绘制的误差棒图。
