protel99SE中如何人工规划电路板?
在PCB编辑环境中,可以人工规划电路板的尺寸,也就是定义电路板的电气边界线,同时对电路板的各种参数进行设置,可以设计满足要求的各种多层电路板。今天小编就给大家介绍一下如何人工规划电路板。
操作方法
- 01

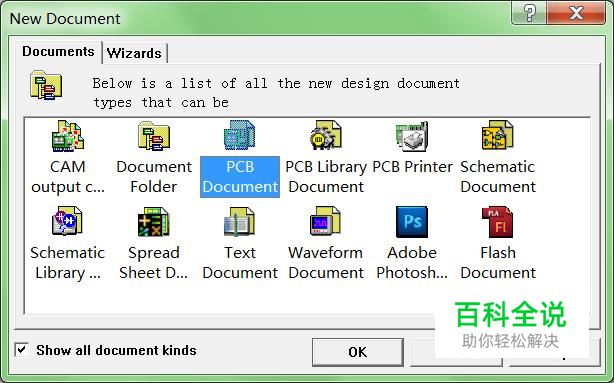

选择【Fire】/【New】命令,打开【New Document】对话框,选择【PCB Document】图标,然后单击【OK】按钮。,如下图所示。
- 02

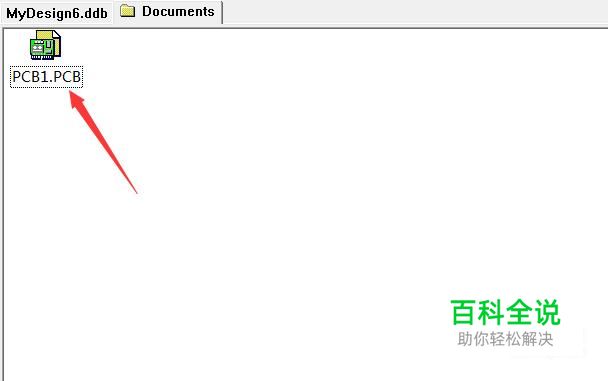

给PCB文件命名,这里小编命名为“实例7-2.PCB”。如下图所示。
- 03

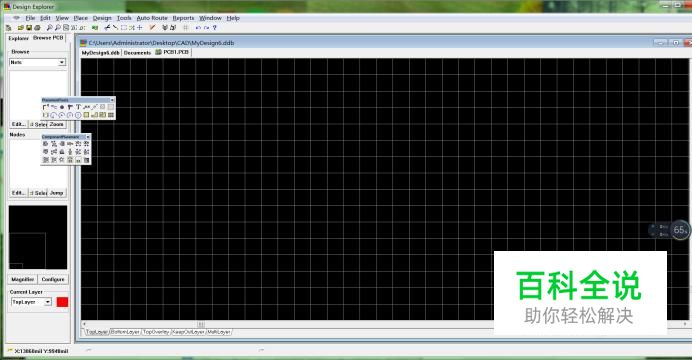

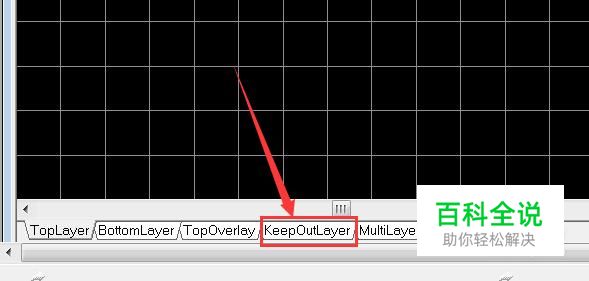

双击【实例7-2.PCB】,进入pcb编辑界面,如图所示。在六个板层中选择【KeepOutLayer】,将当前板层切换为禁止布线层。
- 04

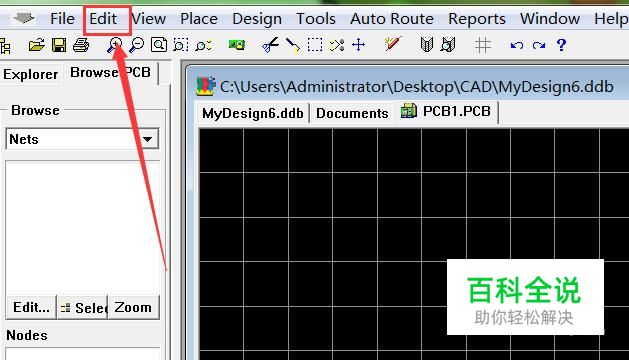

放置相对原点。选择【Edit】/【Origin】/【Set】命令,如图所示,光标将变成十字形状,在PCB编辑界面中任意一个十字交叉点上,用鼠标单击一下,便可设置一个相对原点。
- 05

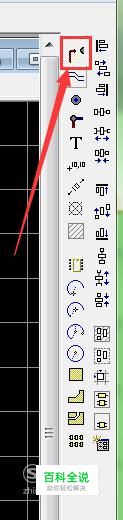

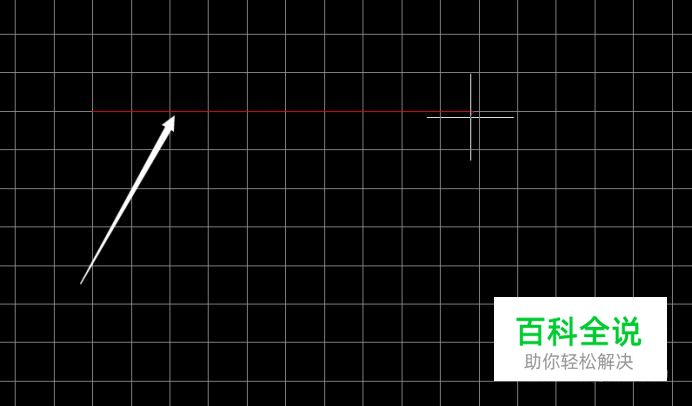

相对原点设置好后,点击如图所示图标,在适当的位置单击鼠标左键,在水平方向平行拖动鼠标,在结束位置单击鼠标左键,即可确定第一条边框的终点和第二条边框的起点,如图所示。
- 06

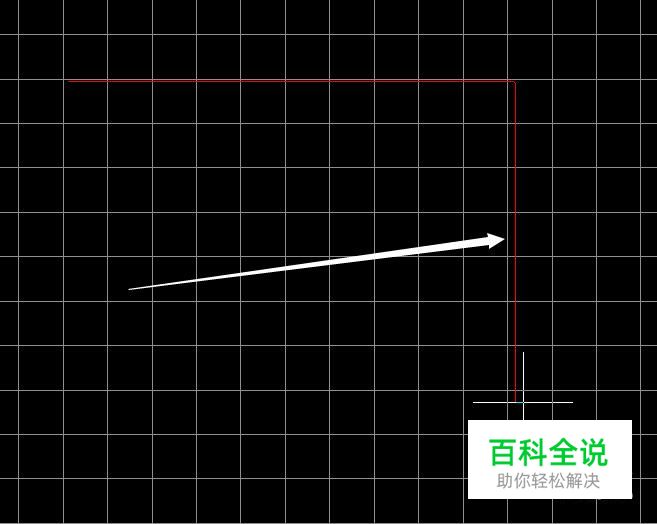

沿垂直方向拖动鼠标,在合适的结束位置单击鼠标左键,即可确定第二条边框的终点,如图所示。
- 07

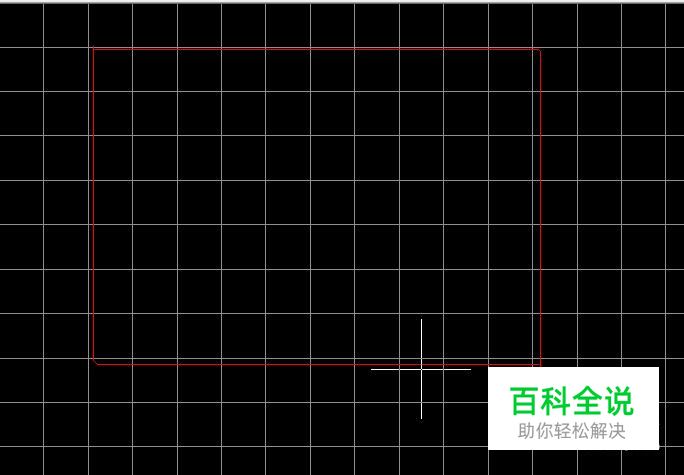

依次可确定第三条边框和第四条边框,从而在工作区确定一个矩形定的区域,即电路边框,如图所示。
