cad的绘图教程之修改命令：阵列
在CAD制图过程中，有很多按规律排列的图形阵列，对于此类图形，我们可以使用CAD的阵列命令非常快速的进行绘制。
下面这篇指南，我们就来看看CAD阵列命令如何使用。
操作方法
- 01

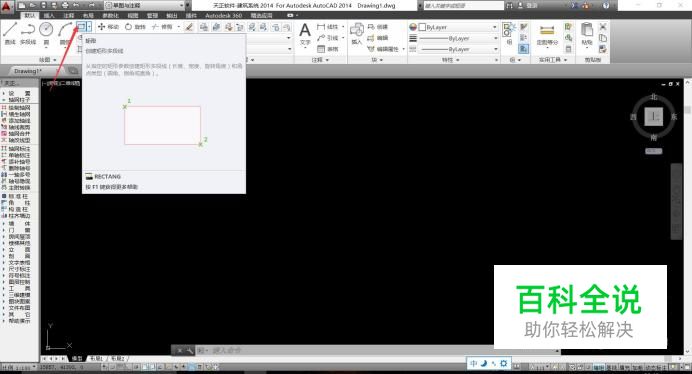

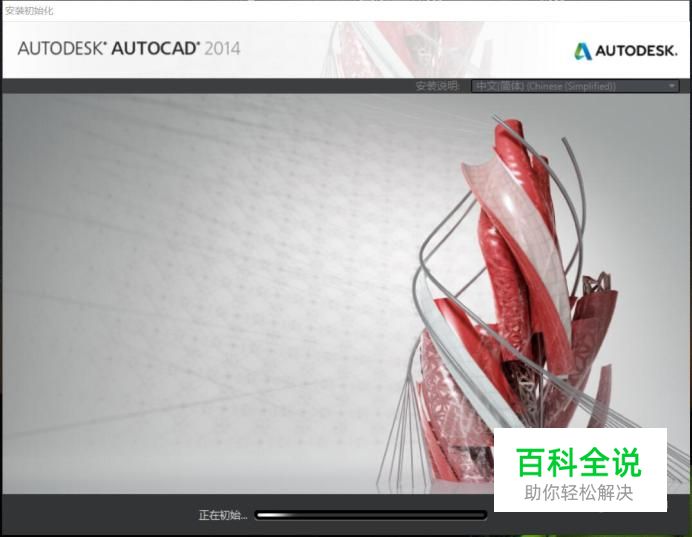

首先，我们开启CAD，在CAD的上方菜单栏中，选择“矩形”工具，为矩阵命令准备基础图形。
- 02

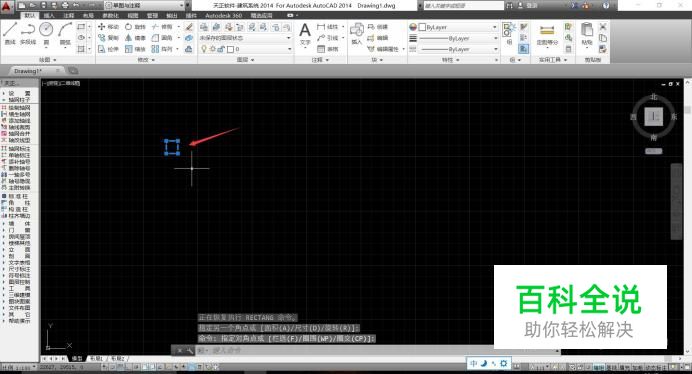

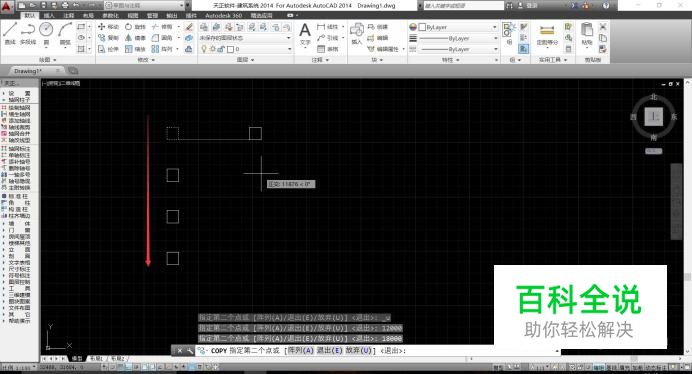

直接绘制一个简单的矩形，或者其他图形，然后将基础图形进行平移复制，形成一行或者一列。
- 03
完成一列或者一行的平行图形后，我们就可以开始进行CAD矩阵命令的使用，将图形全部框选。
- 04

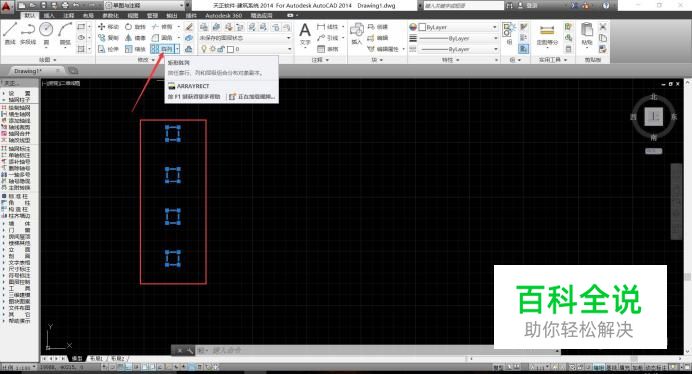

框选所有图形之后，我们点击CAD命令栏中的“矩阵”命令，系统会自动弹出CAD矩阵命令的设置栏。
- 05

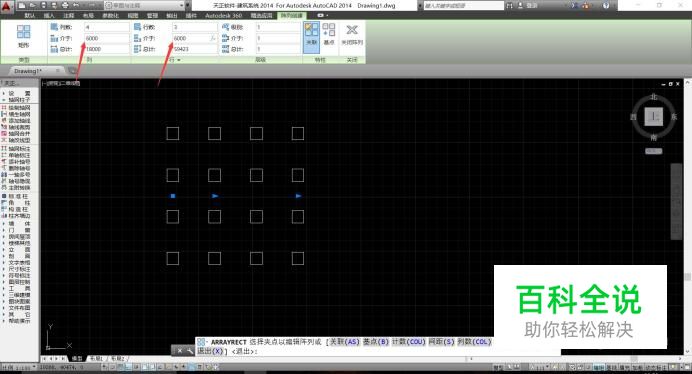

确定CAD矩阵命令之后，CAD系统上方会显示设置窗口，在“行数”和“列数”上输入我们想要的行列数。
- 06
之后在“介于”栏中，输入我们想要的行列间距，这样就可以完成CAD矩阵命令的设置，我们选中的图形会自动形成对应的矩阵。
- 07
完成矩阵的绘制之后，我们点击矩阵，会出现蓝色的关键点，我们拖动矩阵中的关键点，可以对矩阵进行行列数的调整。
