CAD中怎样画矩形?
CAD是一款很实用的计算机辅助绘图软件,它能画很多的物品,但在绘制工程图时最经常用到的就是矩形,那么CAD中应该怎么画出矩形呢?下面就让小编来给大家介绍一下吧。
操作方法1
- 01

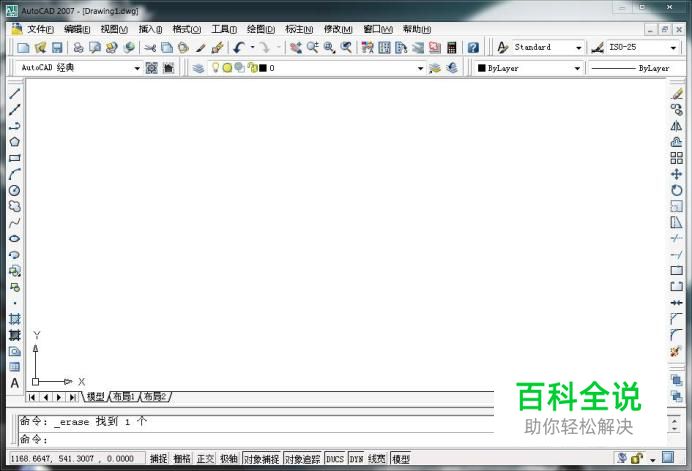

首先打开CAD软件,操作界面如图所示。
- 02

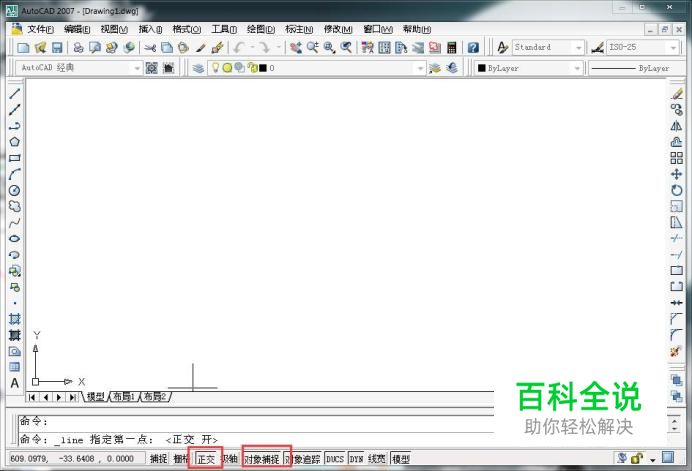

打开下方的正交和对象捕捉指令,方便下面用直线来画矩形,如图所示。
- 03

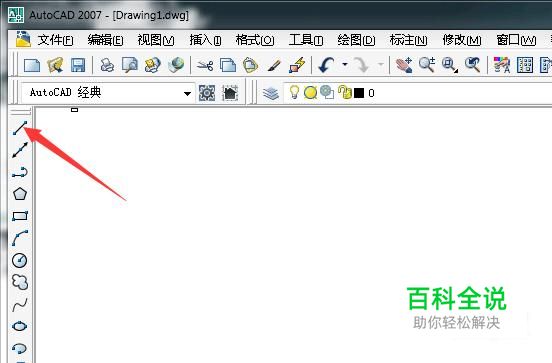

点击左侧面板的直线指令,如图所示。
- 04

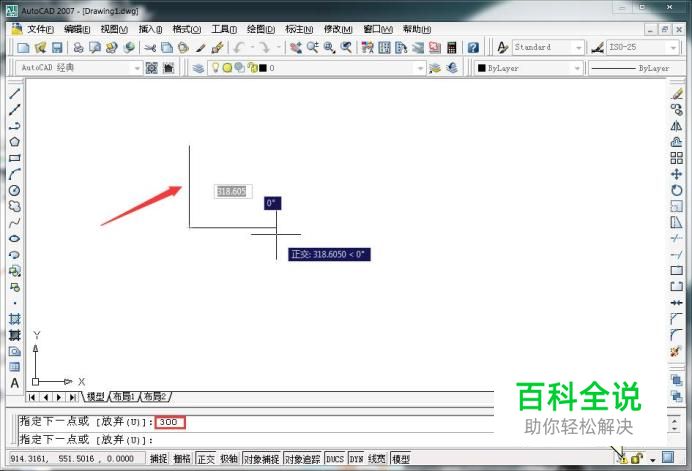

首先画出一条300mm(可根据自己喜好选择)的直线当做矩形的其中一条边,如图所示。
- 05

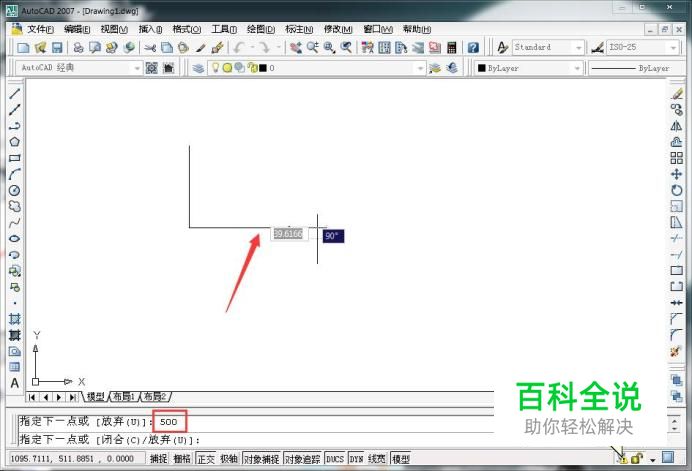

然后再画出一条500mm的直线当做矩形的另一个边,如图所示。
- 06
然后依据对象捕捉和正交的特性,一一连接就可以画出一个长为500mm,宽为300mm的矩形了。
操作方法2
- 01

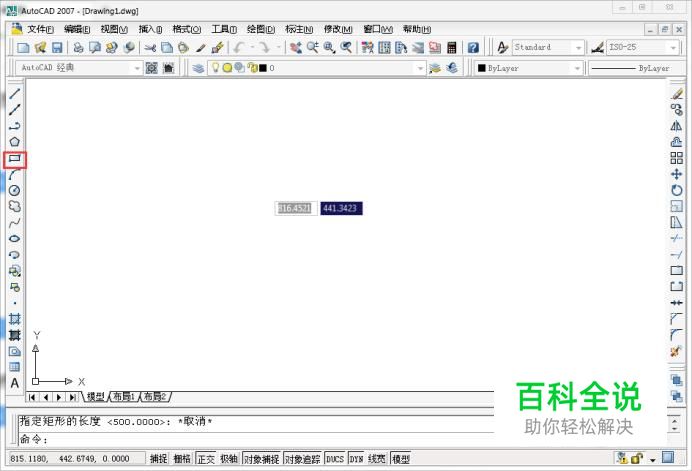

点击左侧面板的矩形指令,如图所示。
- 02

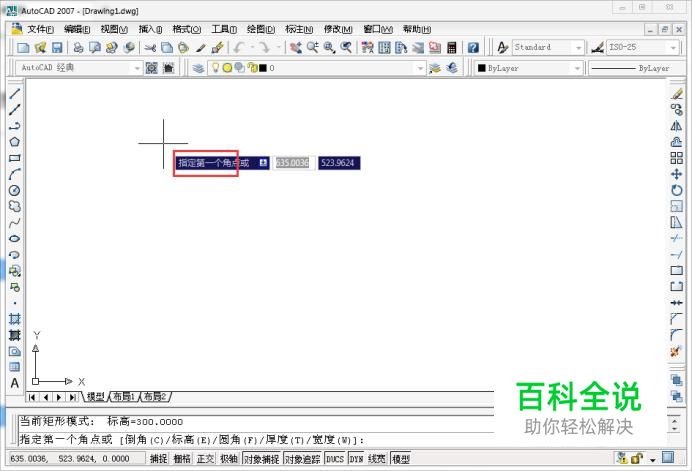

然后系统会提示你指定第一个角点,这个可以随便选择,关系不大,如图所示。
- 03

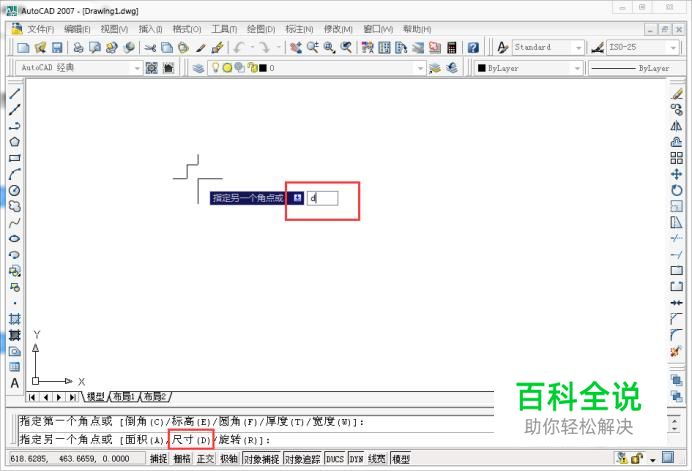

在键盘中输入“d”(尺寸),敲击回车键或者空格键确认,如图所示。
- 04

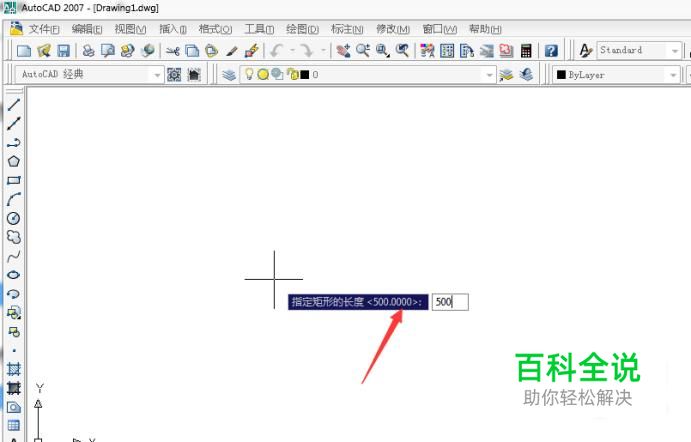

指定矩形的长度为500mm,如图所示。
- 05

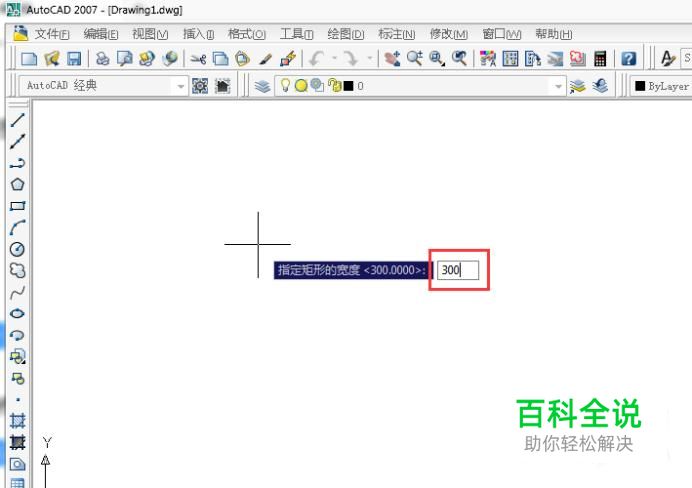

指定矩形的宽度为300mm,如图所示。
- 06

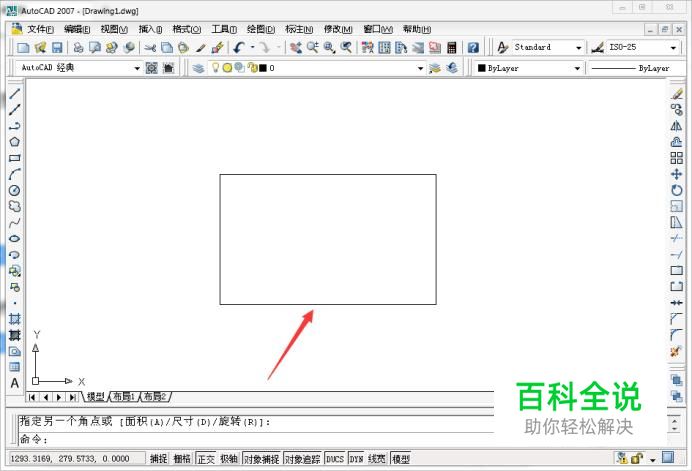

长度和宽度选择了以后,矩形就画出来了,如图所示。
操作方法3
- 01

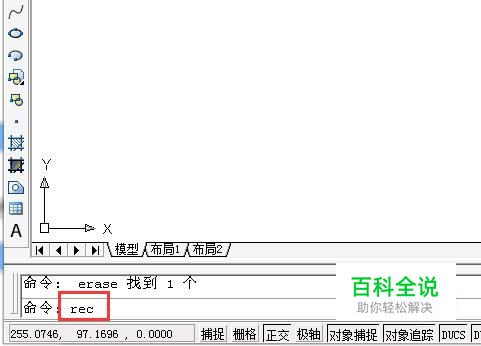

输入“rec”指令,如图所示。
- 02
系统提示指定第一对角点(根据自己的喜好点),如图所示。
- 03

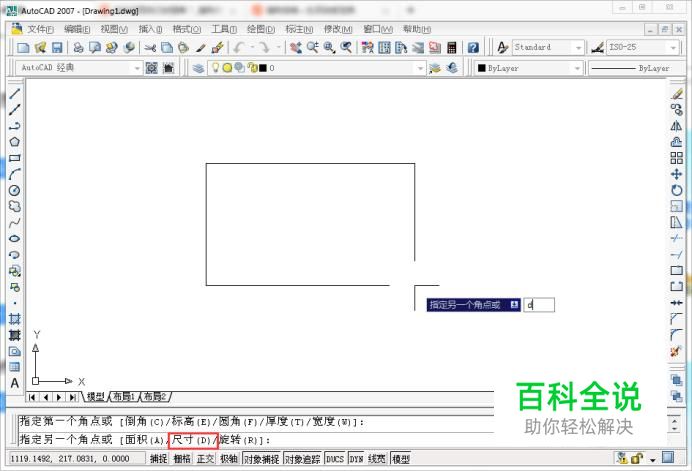

输入“d”指令(尺寸),如图所示。
- 04
选择长度为500mm,宽度为300mm,如图所示。
- 05
画出的矩形如图所示。
