CAD练习题1-33绘图步骤讲解

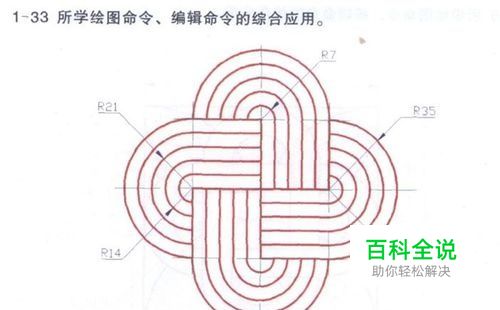

CAD练习题1-33,这是一个用陈列命令成型的图形,先看明白图形的规律,就会非常的简单了。
操作方法
- 01

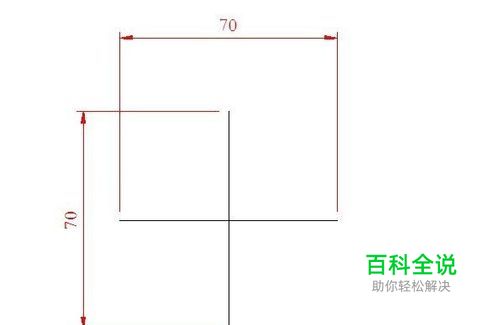

1、先做中心线,中心线的长度为分别为70,并两条线的中点相交且垂直。 注意:这个70是非常关键的一个尺寸。
- 02

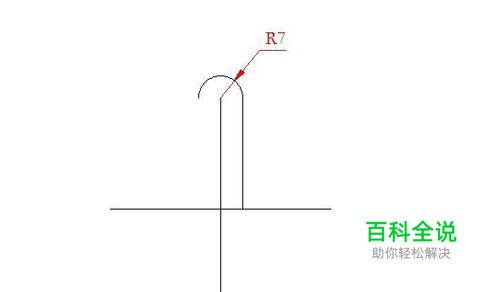

1、以垂直中心线的上端点为圆心,圆一个半径为7的圆 2、以半径为7的圆的右边象限为起点,做一条垂直向下延伸的直线,并与水平线垂直 3、修剪掉半径为7的圆的下半部分 4、用编辑多段线的命令(简写:PE)将半径为7的半圆与象限垂直线组合一个多段线。(有利于下一下的偏移)
- 03

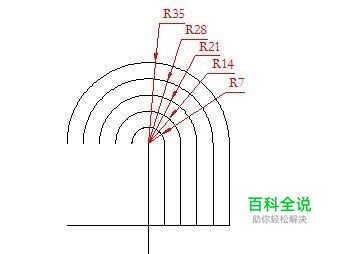

向外偏移上一步组合的多段线,一共偏移4次
- 04
用圆形陈列,将刚才偏移的内容做360度陈列
- 05

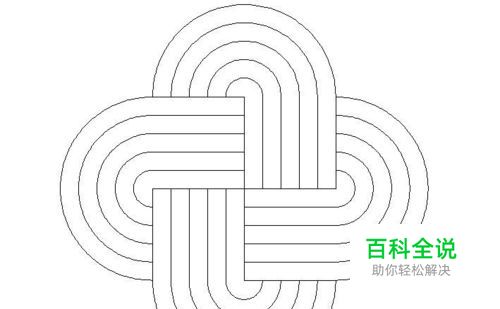

最后做标注,完成的效果如图
- 06
特别提醒:这个图最关键的位置在中收线上,并且事先就要设定好这个中心线的尺寸,这一步做好了,在接下来的步骤里将会很快速,简单。
