智能手机的电池容量愈来愈大，除了省电能力外，充电速度更成为用户愈来愈重视的特点。高通（Qualcomm）的 Quick Charge 快充技术已成为业界的典范之一，继 Quick Charge 2.0 规格后，最新推出的 Quick Charge 3.0 技术（简称 QC3.0），一般手机只需充电约 35 分钟，电量即可从 0% 增至 80%；而没有使用 Quick Charge 技术的传统行动装置，则可能需花费约 1.5 小时的时间。

操作方法

01

QC3.0 可向下兼容于先前的 Quick Charge 版本，并且可支持最新的 USB Type-C 接头；它在充电选择上面更具弹性，QC2.0 提供了 5V / 9V / 12V / 20V 四种电压选择，而 QC3.0 则以每 200mV 为增量，于 3.6V 至 20V 的电压范围内，提供不同电压的弹性选择。这让手机选择最适合的电压达到理想充电电流，进而将电能损耗最小化、提升充电效率并改善热表现。本次介绍的移动电源方案双向皆采用QC3.0快充技术，内建高通自家的SMB1351输入充电IC，搭配QC3.0适配器输入对移动电源做快速充电；输出采用安森美（ON）的QC3.0识别IC NCP4371，结合MPS的功率IC MP3428，提供18W功率的QC3.0快速充电输出。
02

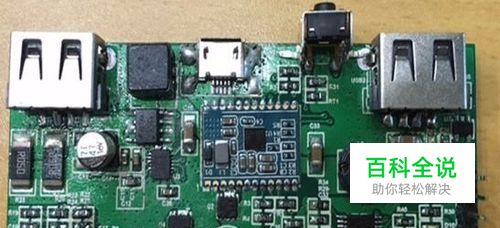

本移动电源方案可同时输出两组电源，一组为QC3.0输出，另一组为固定5V输出，可同时对两支手机充电。QC3.0输出最大功率达18W，输出电压范围最小为3.6V，最高为12V；固定5V输出最大功率为10W。移动电源输入除适用一般5V适配器外，最大特点是支持QC3.0适配器，让移动电源本身电池也具备快充功能，最大充电电流更高达4.5A，可于半小时内让移动电源充电达80%电量。 MCU内建程序包含充、放电灯号显示、电量显示与相关保护功能。
03

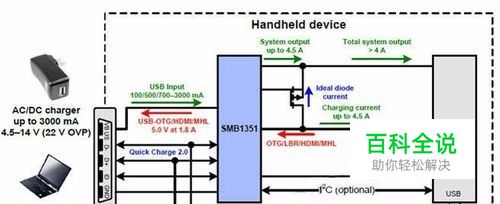

【方案特色】（包含方案之优势、特色） Micro USB输入：QC3.0， 3.6V~12V@18W USB Type A输出1：QC3.0， 3.6V~12V@18W USB Type A输出2：5V@2A 比常规充电快4倍 30分钟至80%分钟满负荷充电IC：可编程单电池Li-Ion 电池充电器：高通SMB1351 特征：
04

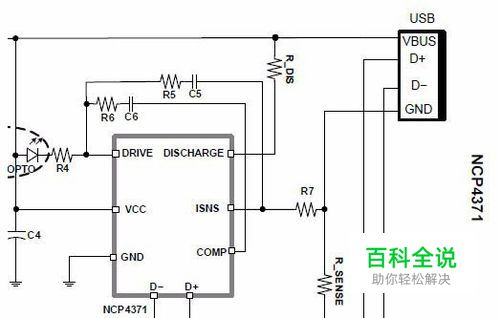

qc3.0 HVDCP控制器：ON NCP4371 特征：
05

QC3.0 升压直流/直流转换器1 输出：MPS mp3428 升压直流/直流转换器2 5V/2A 输出：MPS mp3422 单片机：32bit Cortex M0，ST micro STM32F030f6 电池保护IC：二极管ap9101c LDO：ON ncp4586
