从功能方面检修新型手机

步骤/方法

  • 01

    基准时钟的识别 多数GSM手机基准时钟采用13MHz，且为VC0组件，若采用13MHz晶振，则VCO组件外壳上通常有“13”的字样。若采用26MHz晶振，则VCO组件上通常有“26MHz”的字样。摩托罗拉手机基准时钟电路基本都是由一只晶体振荡器和中频模块内的部分电路构成一个振荡电路，13MHz信号通常会经中频模块处理后送到频率合成电路和逻辑电路。诺基亚和部分三星手机基准时钟电路通常由一个VC0组件构成一个独立的振荡电路，13MHz信号经缓冲放大后直接送到频率合成电路和逻辑电路。但某些三星手机也有采用19.5MHz晶体和音频IC构成一个振荡电路，如A388、A188、A408等。

  • 02

    实时时钟的识别 实时时钟信号通常由一个32.768kHz晶体产生，该晶体一般为长条形，有些在其表面标有32.768kHz的字样。若晶体损坏，手机出现无时间显示故障，诺基亚手机实时时钟电路通常在电源模块电路中，摩托罗拉从V998以后推出的手机实时时钟电路也在电源模块电路中，三星手机实时时钟电路通常在中央处理单元。

  • 03

    从送话器、受话器入手 手机受话器和送话器很易找到，送话器一般位于手机底部，受话器则位于手机顶部或翻盖上。手机送话器和受话器连接的都是手机的音频电路。 从送话器的正极出来，经过一个直流通道(只经电阻或电感)，可以找到送话器的偏压电源;经过一个交流通道(RC电路)可以找到发射音频电路。 受话器连接的都是接收音频电路，找到受话器的端口就可找到接收音频电路。 摩托罗拉手机音频电路在电源模块中，所以受话器、送话器接至电源模块;诺基亚DCT3系列手机音频驱动放大器在一个专门的音频模块中，DCT4系列音频驱动放大器在电源管理模块内。

  • 04

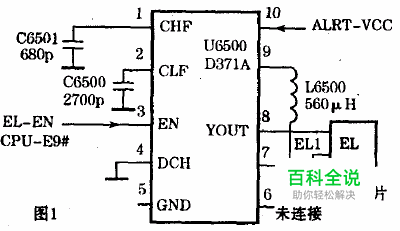

    从背景灯入手 手机背景灯一般都使用发光二极管和EL背光灯片，找到背景灯就找到背景灯控制电路，背景灯控制信号通常由逻辑电路的中央处理器提供。若采用EL背光灯，则驱动电路多由一块EL背光驱动IC完成，如图1所示。若采用发光二极管，则控制电路通常是一个电子开关电路，如图2所示。 9.从振动器入手 在手机电路中，通常都有用于来电提示的振动器。沿着振动器的端口找出去，就可找到振动器驱动电路，振动器控制信号通常也是由逻辑电路输出，经一个驱动放大电路放大后驱动振动器工作，该驱动电路以分立元件电路居多，也是一个电子开关电路。

  • 05

    从显示器入手 目前手机的显示器多为LCD显示器，通常采用导电橡胶(直板机)、金属触片(直板机)和软排线(多见折叠机)连至相应电路，沿显示器接口可以找到显示驱动电路。显示器的数据、复位、时钟等信号通常由逻辑电路CPU提供。

三星诺基亚Moto
