回路电阻测试仪手把手教学

回路电阻测试XGH-200A是根据中华人民共和国最新电力执行标准DL/T845.4-2004,采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。其测试电流采用国家标准推荐的直流100A和200A。可在电流100A的情况下直接测得回路电阻,也可以在电流200A的情况下直接测得回路电阻,最后的测试结果都用数字显示出来。该仪器测量准确、性能稳定,符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

操作方法

  • 01

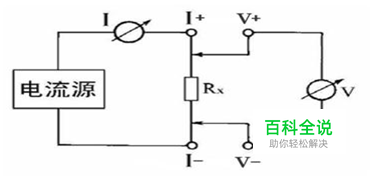

    按图接线方法接线。

  • 02

    仪器面板与测试线的连接处应扭紧,不得有松动现象。

  • 03

    应按照四端子法接线,即电流线应夹在被试品的外侧,电压线应夹在被试品的内侧,电流与电压必须同极性。

  • 04

    检查确认无误后,接入220V交流电,合上电源开关,仪器进入开机状态。

  • 05

    调节“电流选择”旋钮,选择要选用的电流档位,然后按下“测量”键此时电阻表显示值为所测的回路电阻值。若显示1,则表示所测回路电阻值超量程。

  • 06

    测量完毕,断开电源开关,将测试线夹收好,放入附件包内。
