中望CAD技巧：在位文字编辑器的WYSIWYG

2024-03-24 04:37:51

中望CAD2010的多行文字编辑器的所见即所得功能受到了广大用户的欢迎，不过提起右键菜单中的“始终显示为 WYSIWYG”，不少人可能就有点云里雾里了。

步骤/方法

01

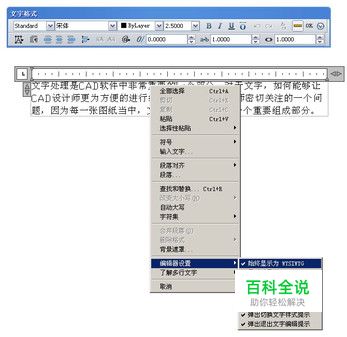

首先要弄明白WYSIWYG到底是什么？——What You See Is What You Get 的首字母缩略词，翻译过来就是“你看到的就是你得到的”，也就是常说的“所见即所得”。搞清楚了这个WYSIWYG之后，那“始终显示为WYSIWYG”意思就是说无论什么情况下，在位文字编辑器都显示为所见即所得。在一般情况下，所见即所得是很方便直观的，所以中望cad默认设置为勾选此项。那我们不禁要问，如果不勾选此项会给我们带来什么。我们先设想一些极端的情况： 1、文字极小，如果不进行缩放根本看不清楚 2、文字极大，超过了屏幕显示的范围 3、文字旋转角度过大
02

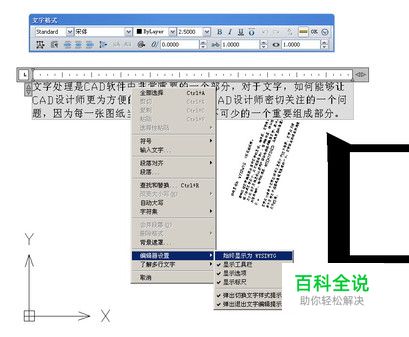

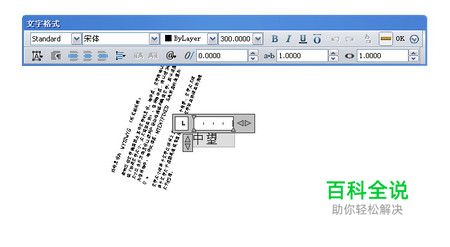

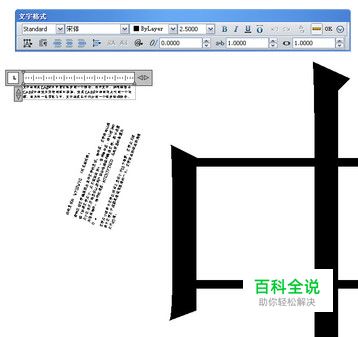

此时如果继续“始终显示为WYSIWYG”，那前两种文字此时因为看不清或看不全变得没有意义，而第三种文字可以让你适当活动下脖子，但如果数量很多的话，那就变成负担了。如果你的图纸有较多文字是属于上述的三种情况，那建议你取消勾选“始终显示为WYSIWYG”。这样中望会自动根据文字的大小进行判断，然后自动缩放到合适的大小显示给你看，你在编辑前就不用特地去进行缩放的操作。另外旋转角度过大的文字会自动显示成水平的，方便你查看和编辑。效果如下：
03

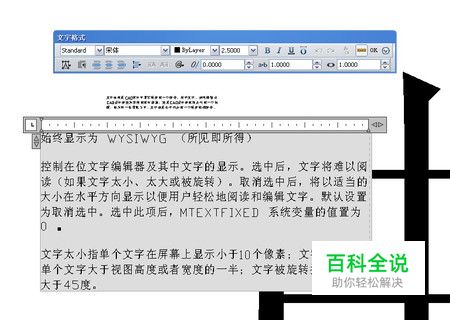

最后附上中望CAD2010判断的标准： 1、文字过小：指单个文字在屏幕上显示小于10个像素； 2、文字太大：指单个文字大于视图高度或者宽度的一半； 3、文字旋转角度过大：指文字被旋转指旋转角度大于45度
