solidworks钣金成型工具
本文用最简洁的方式讲述solidworks2016钣金成形工具的制作，以及常见的制作不成功的原因分析。
制作平台：windows10
软件版本：solidworks2016
操作方法
- 01

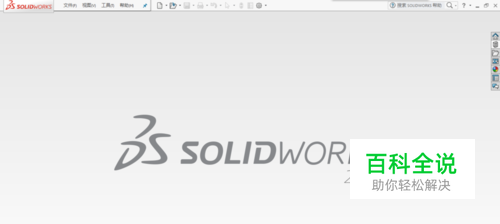

打开solidworks2016软件
- 02

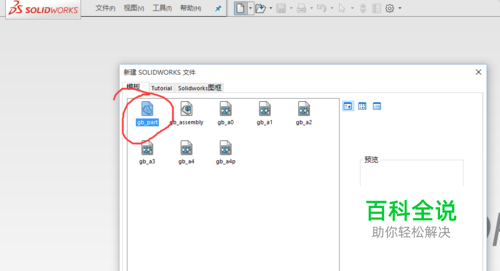

新建一个3D文件
- 03

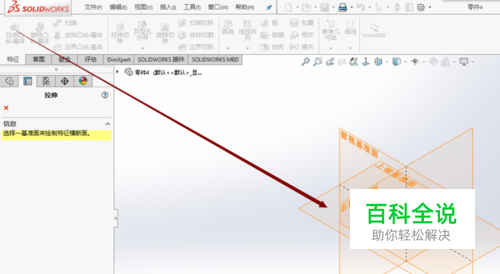

点插入——凸台/基体——拉伸工具，随便选一个基准面作为草图平面
- 04

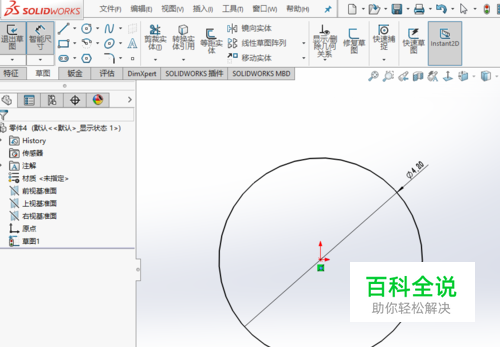

画一个你要成形的轮廓图，这里以成形圆孔为例，所以画一个圆台
- 05

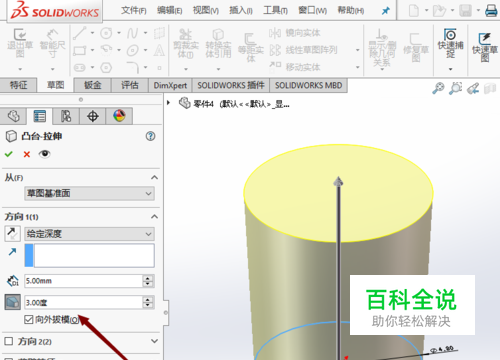

拉伸出来，可以左侧设置拔模（单纯应用这个工具来说可以不拔模）
- 06

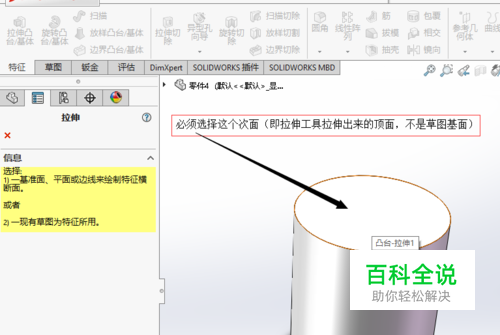

成形需要倒一个圆角，这里需要画一个平台出来便于倒圆角，此步骤拉伸必须选择次面（即拉伸工具拉伸出来的顶面，不是前面画的那圆台的草图基面）
- 07

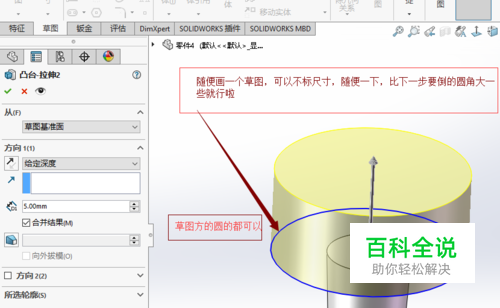

随便画一个轮廓（可方可圆随你便），比你要倒的圆角大就可以了，也可以不标尺寸，拉伸出一个平台就可以了
- 08

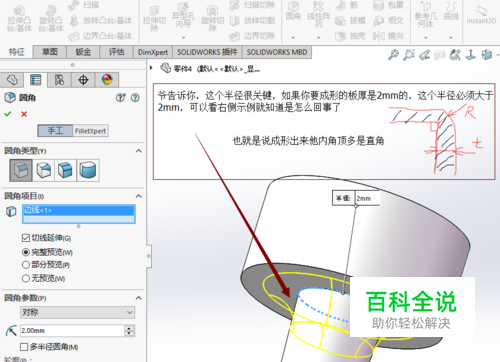

倒圆角，这个步骤很关键，圆角的半径必须大于你要成形的板材厚度，否则无法成形
- 09

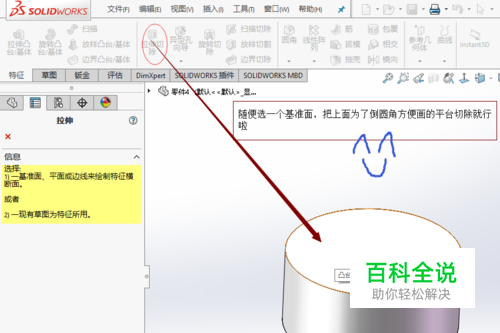

圆角倒出来之后，把上面那个平台切除，选择拉伸切除工具，把图中平台切掉
- 10

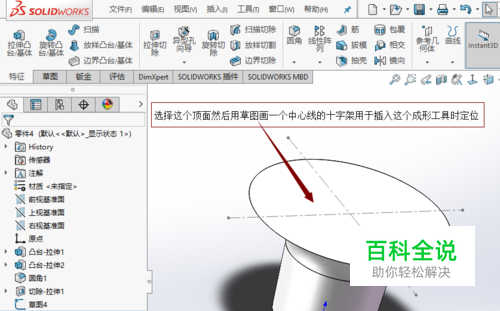

然后在此面画一个中心线的十字线用于插入此成形工具时定位（也可以说是软件识别吧）
- 11

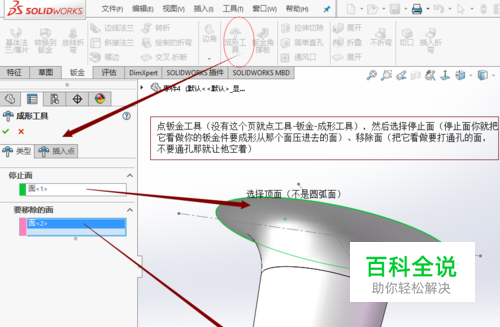

在点击插入——钣金——成形工具，选择停止面（即板材开始成形压进去的直到这个面才停止）、移除面（即压出通孔的面，如果希望是个盲孔此项留空）
- 12

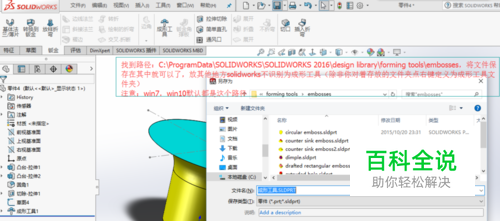

保存，选择成形工具路径C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2016\design library\forming tools\embosses（win7，win10默认是此路径），保存在其他地方软件不识别（除非右键点所在文件夹选择成形工具文件夹才可以）
- 13

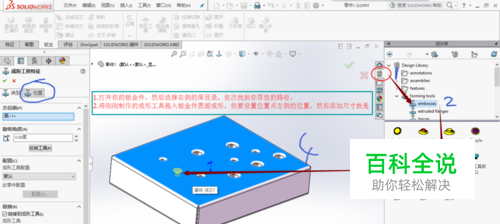

打开你的钣金零件，选择右侧的库，找到你存放成形工具的路径，将成形工具拖入要成形的表面，然后设置位置即可成形。 O(∩_∩)O谢谢 www。zyhcc。com。cn、www。willbye。com
