solidworks在装配体中约束零件在一定范围内运动
solidworks在装配体中约束零件在一定范围内运动
操作方法
- 01

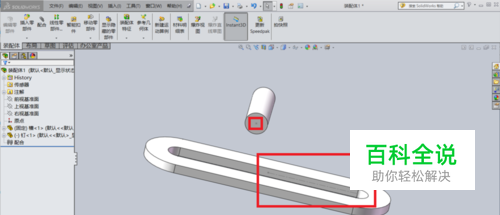

首先作一根圆棒和一个槽口，当然这根圆棒和槽口不是随便做的，圆棒上还要以上表面为圆心做出一个辅助点，槽口上要做出以槽一半的辅助现在，具体见图。此处槽口的总长为80mm.
- 02

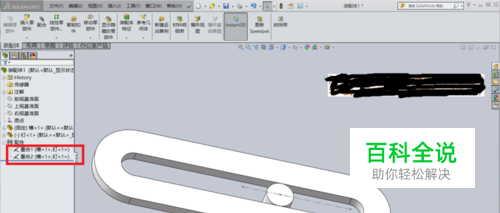

经过两次重合配合，使圆棒只能延槽口运动，当然此时还没有限制圆棒的运动范围。
- 03

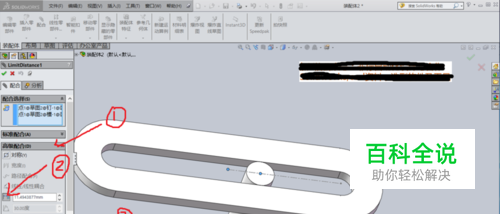

此时点击配合，选辅助点和辅助线的端点，点①处高级配合，点②处，设置③参数最大距离，设置④处最小距离，完成配合。
- 04
圆棒即被限制在一定范围内运动了。
