CAD怎么用圆形阵列+修剪画图？

CAD怎么用圆形阵列+修剪画图？

操作方法

  • 01

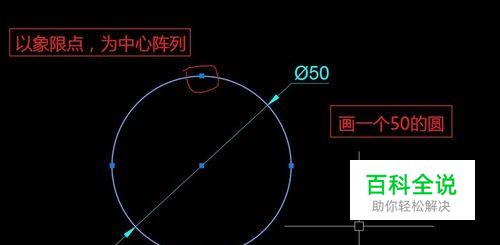

    打开CAD，用画圆命令（C）画一个直径50的圆

  • 02

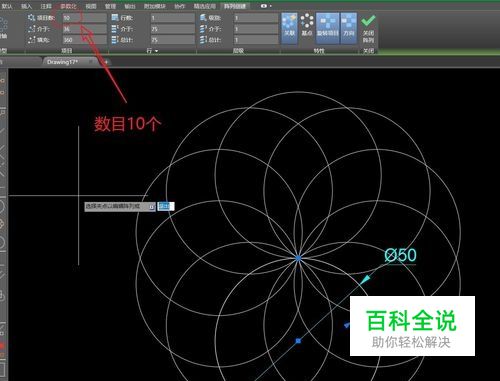

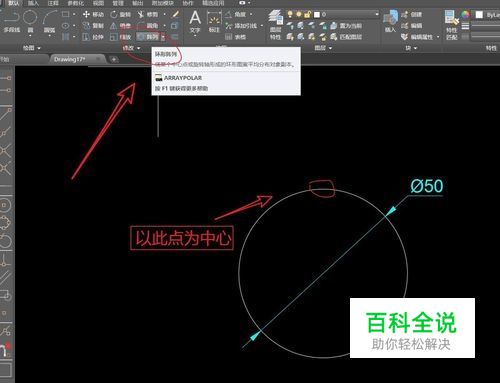

    用圆阵列命令选择50的圆，以圆的象限点为中心，把圆阵列10次，如图

  • 03

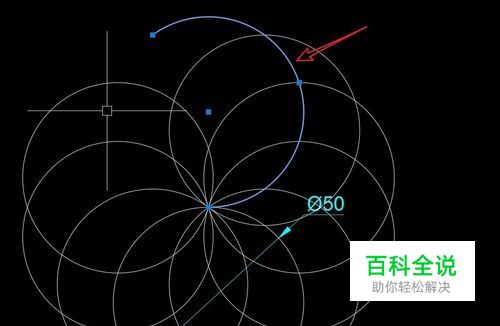

    用修剪命令（TR）把阵列好的图形修剪成圆弧形，多余的线条删除（E）掉，只剩一个圆弧就可以了，如图

  • 04

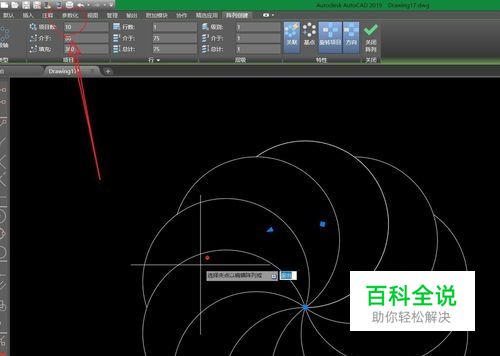

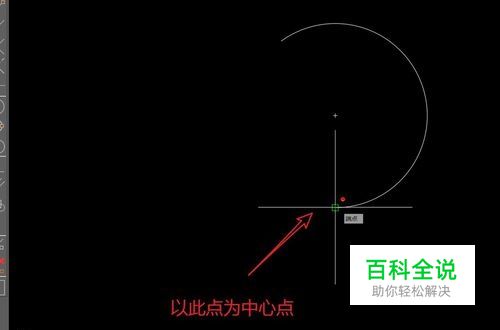

    再用圆阵列命令选择圆弧，以下端点为中心，阵列10次

  • 05

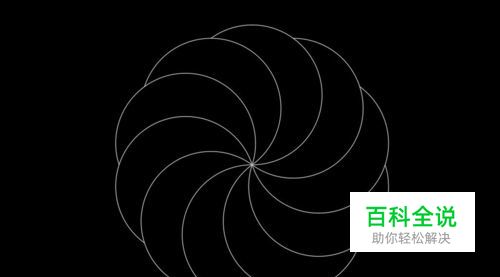

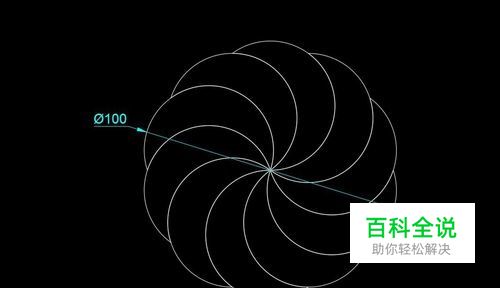

    最后的成品图
