CATIA绘制球体剖面
用CATIA软件绘制球体的剖面图，其实就是用旋转命令绘制不同的圆，只是旋转的角度不是360度，而是270度和90度。
操作方法
- 01

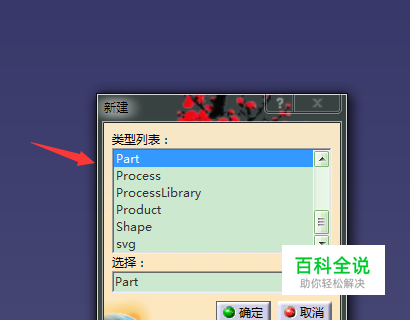

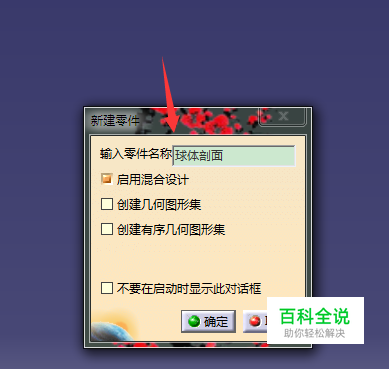

双击打开CATIA软件，新建一个PART文件，命名为球体剖面；
- 02

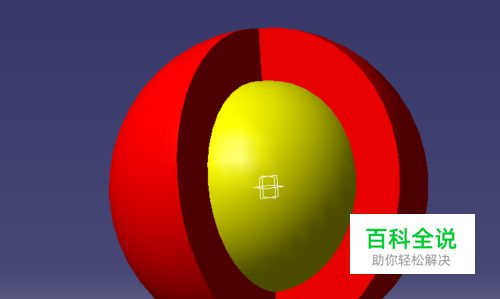

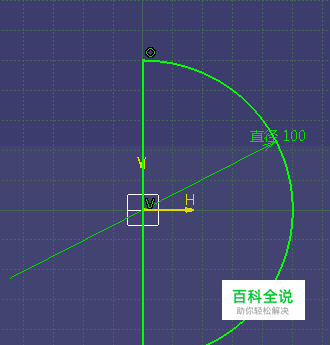

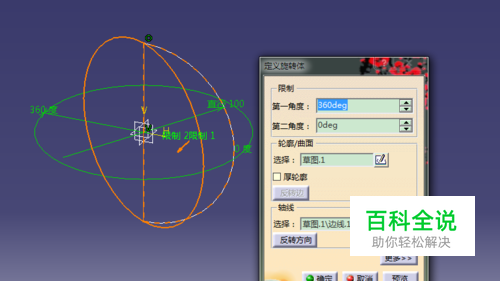

选择YZ平面，进入草图，绘制一个直径100的半圆。退出草图，进行旋转，添加颜色；
- 03

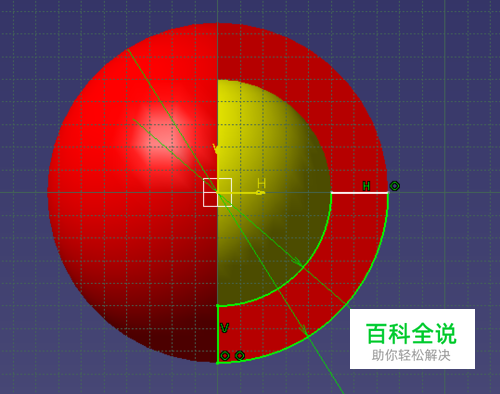

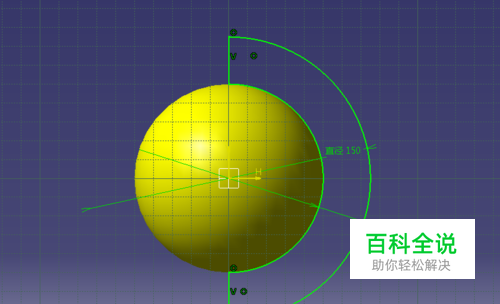

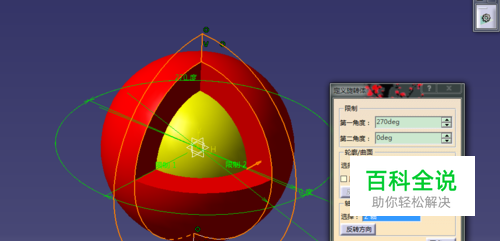

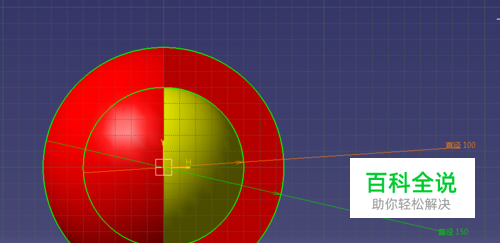

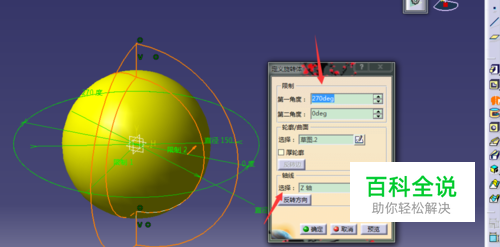

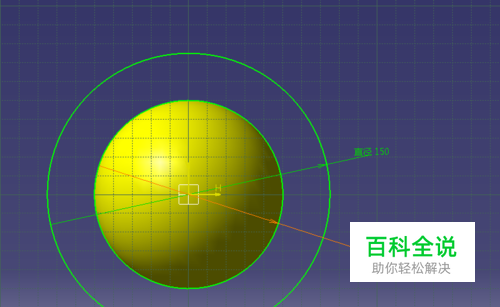

选择YZ平面，进入草图，绘制一组同心圆，直径分别人100，和150，然后修剪成图示图形，退出草图，进行旋转，角度为270度，旋转轴为Z轴，然后添加颜色；
- 04

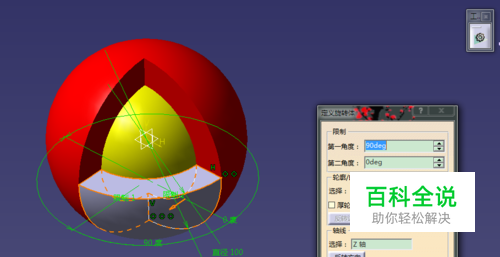

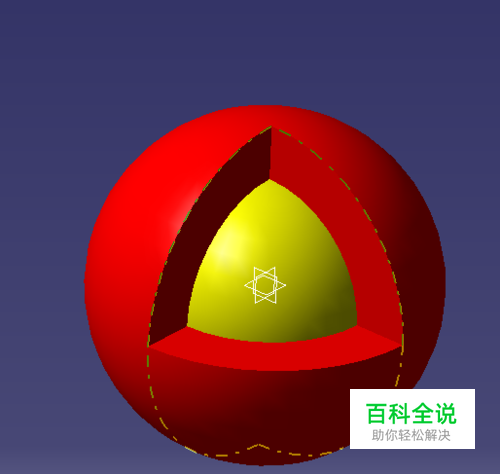

选择YZ平面，进入草图，绘制一组同心圆，直径分别人100，和150，然后修剪成1/4圆，图示图形，退出草图，进行旋转，角度为90度，旋转轴为Z轴，然后添加颜色；
- 05

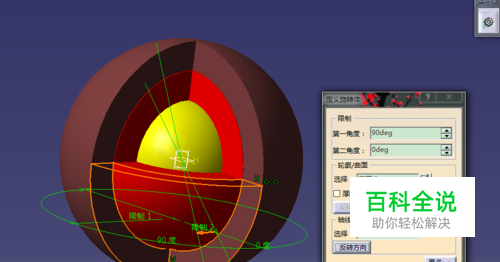

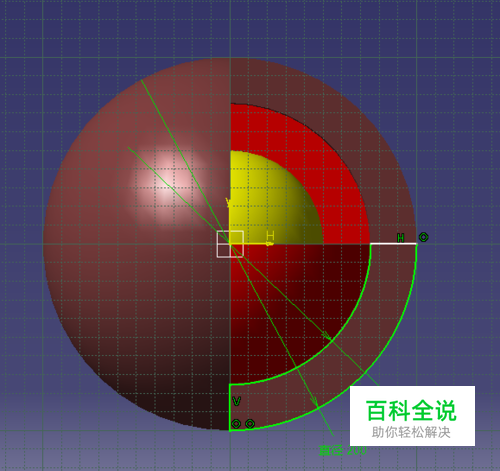

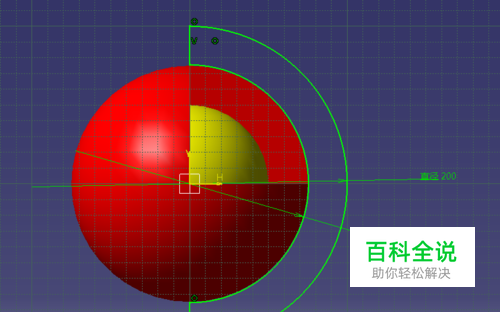

同理绘制出最外层的球体，直径151和200的同心圆；想一想为什么不是150和200的圆？
- 06

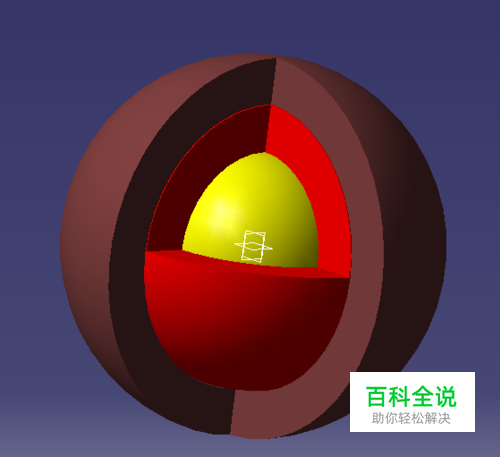

绘制出下边1/4圆的实体；
- 07

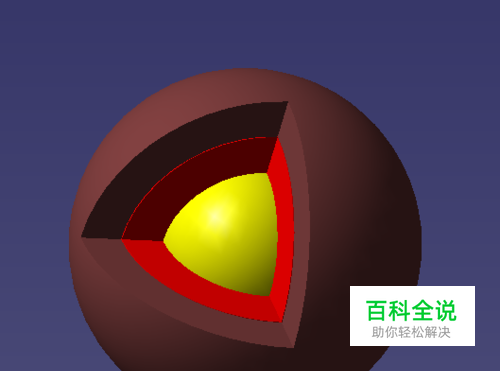

添加颜色，隐藏平面，得到球体剖面实体。
