Revit的BIM模型如何导入CAD坐标方法之一
使用Revit建立BIM模型，一般都是默认使用软件内的相对坐标，有时需要将模型坐标转换成图纸坐标，本文介绍其中的一个方法。
操作方法
- 01

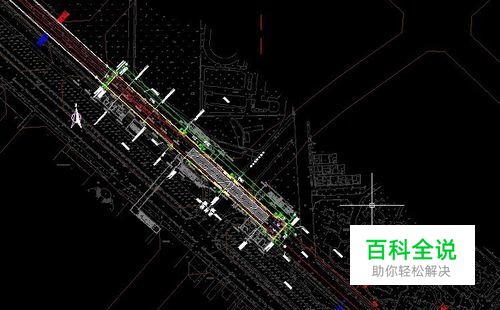

首先，打开CAD设计图，另存一份并重新命名。
- 02

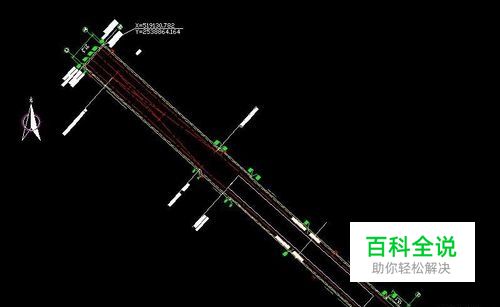

将重命名的cad图纸进行简化处理，将不需要的图形删除。
- 03

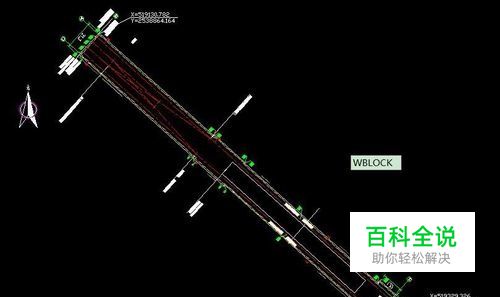

简化之后，使用 wblock 命令，调出写块命令，如图。 第一步选择基点，该步影响未来导入Revit当中时的定位，建议选择1轴/A轴交点； 第二步，选择要导出的对象，尽量只选择有需要的图形； 第三步，确定好导出单位，默认为毫米； 第四步，选择文件导出的位置，并修改名称。
- 04
打开Revit模型文件，选择一个楼层平面，例如：顶板层。
- 05

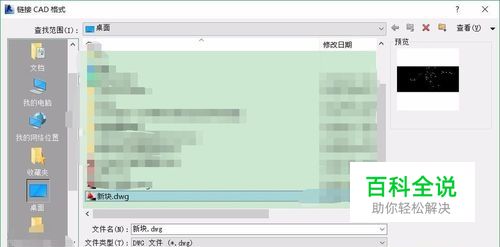

链接CAD文件，如图所示的位置，将处理完的CAD图纸链接进Revit主体模型，这里需要注意导入时的单位，一般选择米或毫米，需根据工程情况不同而定。定位选择中心到中心即可，此前处理图纸，就是为了便于此处容易看到导入的图纸。
- 06
图纸导入后，将图纸解锁，可将图纸上某点移动到平面视图当中图形对应的一点，使两点重合。
- 07
点击旋转命令旋转图纸，选择旋转点为上步的重合点，使图纸和模型重合。
- 08

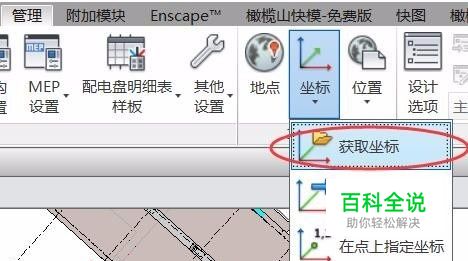

重合完毕之后，使用管理选项卡中的项目位置选项卡中的坐标，在其下拉菜单中，选择获取坐标，之后选择导入的cad图纸。之后，模型将获得cad图纸中的世界坐标和正北。此时如图，可以修改方向为正北，会发现模型已经获得正北并自动旋转完毕。
- 09

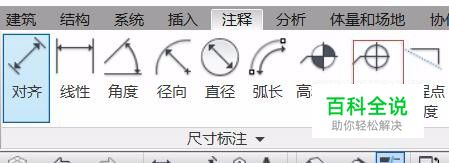

可以使用注释选项卡中的高程点坐标功能，点击查看模型上任意点的坐标，与CAD图纸上的坐标进行对照查看，确定是否正确。
