AutoCAD如何新建图层及关闭图层

2024-04-17 01:31:17

对于一个复杂的AutoCAD图纸，是由多个图层组成的，通过开启或关闭不同的图层，可以更加直观的查看图形，那么AutoCAD图纸如何新建图层及关闭图层呢？接下来小烟以AutoCAD2007为例，给大家简单介绍一下。

操作方法

01

首先在电脑上打开AutoCAD2007软件，并新建一个绘图面板，如下图所示。
02

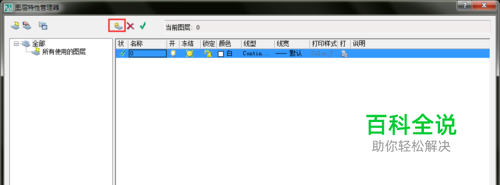

点击上方图层菜单栏里的【图层特性管理器】，打开图形特性管理器窗口，如下图所示。
03

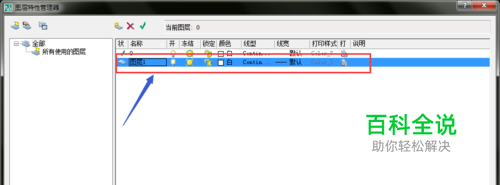

找到图形特性管理器窗口上方的【新建图层】选项并点击，成功创建一个新的图层，如下图所示。
04

创建完毕后点击点击该窗口下方的【应用】选项，然后再点击【确定】，然后返回到绘图界面，点击图层菜单栏，可以发现增加了一个图层，如下图所示。
05

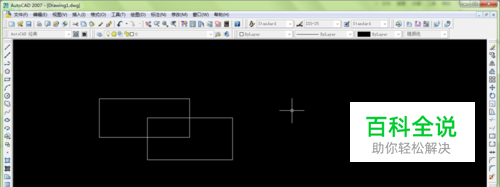

接下来我们在绘图面板内随意绘制两个图像，如下图所示。
06

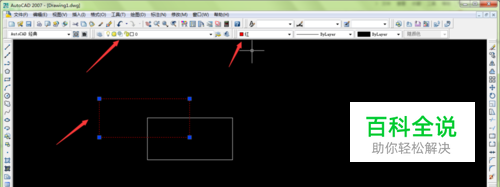

选定其中一个图形作为图层0，将颜色设置为红色，如下图所示。
07

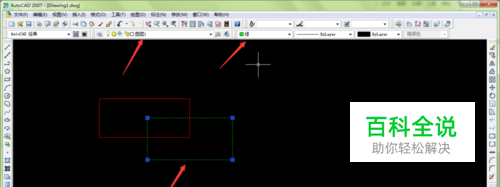

接下来再选择另外一个图形作为图层1，将颜色设置为绿色，此时下方图形就有两个图层组成了，如下图所示。
08

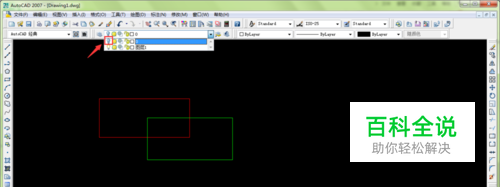

设置完毕后，我们再次点击图层菜单栏右侧的小箭头，点击要关闭图层里的小灯泡图标，变成灰色即为关闭图形，如下图所示。
09

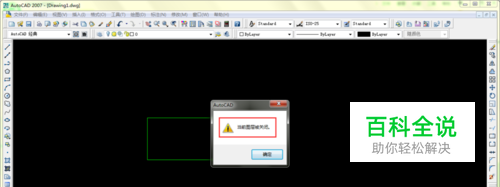

经过以上操作，选定的图层就被关闭了，在绘图面板中就看不到了，如下图所示。
